Arrow

Arrow

Das Flugabwehrsystem Arrow [Hebräisch: חץ, Chetz; Deutsch: Pfeil] ist zur Bekämpfung von Langstrecken- und Interkontinentalraketen konzipiert. In sehr begrenztem Umfang ist es auch gegen Kurz- und Mittelstreckenraketen einsetzbar.

1996 wurde das Programm Arrow 2 gestartet. Es ist wesentlich leistungsstärker als das Vorgängermodell und hat einen höheren Automatisierungsgrad. Das System kann u.a. mit Aufklärungsdaten von US-Satelliten versorgt werden, die einen feindlichen Raketenstart frühzeitig entdecken. Die neuen Lenkwaffen des Arrow 2, haben eine größere Reichweite und eine Fluggeschwindigkeit von bis zu 2.5 km/s (Mach 9, Hyperschall).

Im August 2008 kündigte die israelische Regierung die Entwicklung von Arrow 3 an. Das überarbeitete System soll wesentlich flexibler einsetzbar sein. Die neuen Lenkwaffen sollen primär feindliche Raketen durch einen direkten Treffer (Hit-To-Kill) zerstören, da so eine sichere Zerstörung des Gefechtskopfes gewährleistet ist. Zusätzlich hat die Lenkwaffe einen Splittersprengkopf (HE-FRAG) mit Näherungszünder; dieser kann auch bei knappen Vorbeiflügen das Ziel vernichten. Mit den Lenkwaffen des Arrow 3 sollen Ziele auf Distanzen von bis zu 2.400 km und bis in eine Höhe von 100 km bekämpft werden können.

Arrow ist Teil der mehrstufigen Raketenabwehr von Israel, die sich aus verschiedenen Abwehrsystemen zusammensetzt, um so möglichst auf die verschiedenen Angriffsszenarien (ballistische Raketen, Cruise Missiles, strategische Flugzeuge) reagieren zu können.

Batterie

3 Transport Start FahrzeugeTransporter Erector Launcher (TEL)
1 MultimissionsradarMulti Mission Radar (MMR)
1 FrühwarnradarEarly Warning Radar (EWR) 'Green Pine'
1 StartkontrollzentrumLaunch Control Center (LCC) 'Golden Citron'
1 Transport- und LadefahrzeugTransport and Loading Vehicle (TLV)

Starteinheit

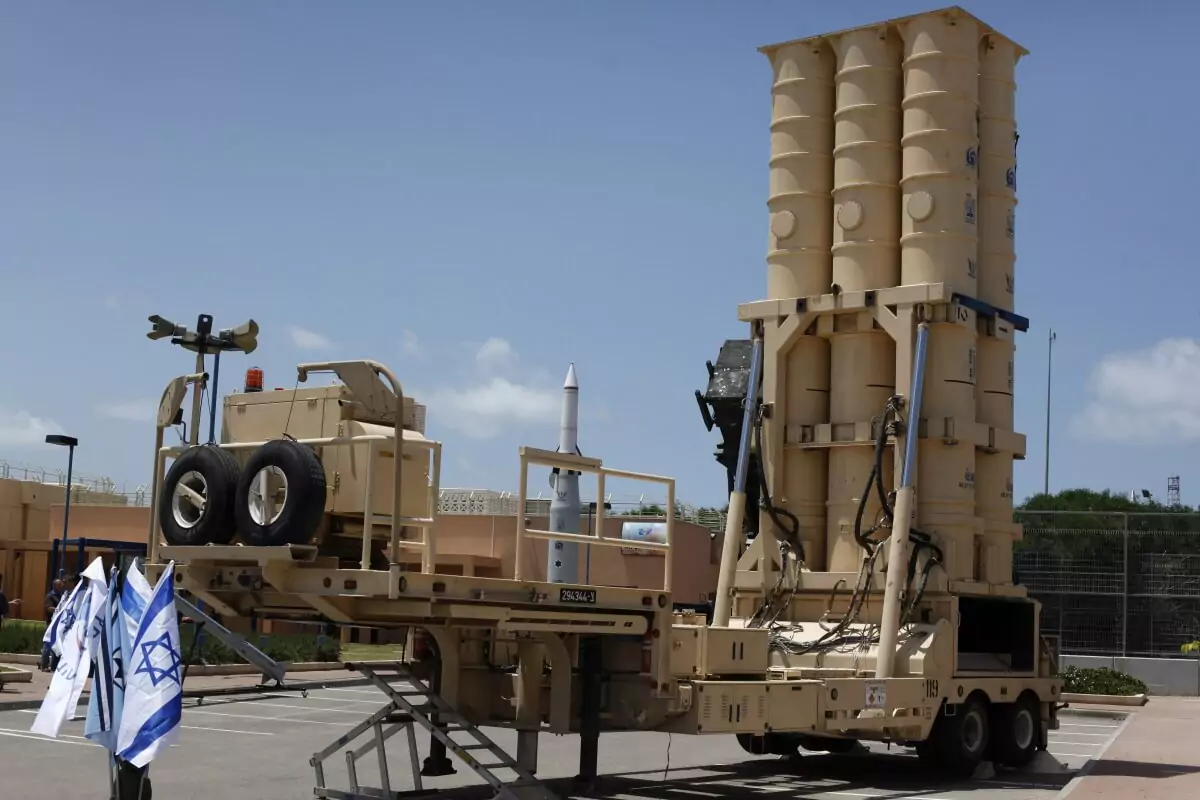

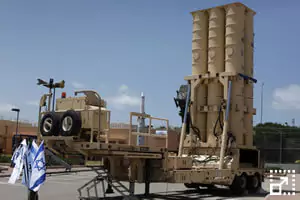

Das Startsystem ist auf einem Sattelauflieger (TEL) montiert und fasst 2 Stapel mit jeweils 3 auswechselbaren Startkanister, die vertikal aufgestellt und so in Feuerstellung gebracht werden.

Radar

Das Multimissionsradar EL/M-2084 von ELTA Systems Ltd wird zur Luftraumüberwachung im Nah- und Fernbereich eingesetzt und stellt gleichzeitig die Zielerfassung und Zielverfolgung sicher. Es hat eine Active Electronically Scanned Array Antenne mit Galliumnitrid (GaN) Leistungsverstärker, die aus Tausenden von Sende-/Empfangsmodulen besteht und zeitgleich mehrere digital geformte Strahlen moduliert. Das Radar ist in der Lage bis zu einer Entfernung von 470 km verschiedene Arten von Luftzielen zu erkennen, zu verfolgen und zu klassifizieren.

Das Frühwarnradar EL/M-2090 TERRA von ELTA Systems Ltd wird für die Erkennung und Verfolgung von ballistischen Flugkörpern und Weltraumobjekten auf sehr große Entfernungen eingesetzt. Es besteht aus den Radargeräten ULTRA (UHF-Band) und SPECTRA (S-BAND). Die Leistung von TERRA wird durch automatische Übergabe und Redundanz zwischen den Radaren ULTRA und SPECTRA erreicht, kombiniert mit verbesserter Ziellastverteilung, elektronischen Gegenmaßnahmen (ECCM) und Unwetterfestigkeit. Beide Radare verwenden eine Active Electronically Scanned Array Antenne mit Galliumnitrid (GaN) Leistungsverstärker, die aus Tausenden von Sende-/Empfangsmodulen besteht und zeitgleich mehrere digital geformte Strahlen modulieren.

Einsatz

Im März 2017 flog die israelische Luftwaffe einen Angriff auf islamische Terrororganisationen und lange nachdem die Flugzeuge den syrischen Luftraum wieder verlassen hatten, wurde eine S-200 Flugabwehrrakete abgefeuert. Die syrische Flugabwehrrakete wäre auf israelischem Gebiet eingeschlagen, wenn sie nicht erfolgreich mit einer Arrow 2 bekämpft worden wäre.

Nutzer

Israel • Deutschland (1 Batterie Ende 2025, 2 weitere bis Ende 2030)

Allgemeine Informationen

Entwurfsland	Israel Vereinigte Staaten
Hersteller	• Rafael Advanced Defense Systems • Raytheon Missile Systems
Entwicklung	2009 - heute
Produktion	2017 - heute
Einführung	2017
Abwehr von	• Interkontinentalrakete (ICBM) • Langstreckenrakete (IRBM) • Mittelstreckenrakete (MRBM) • Kurzstreckenrakete (SRBM)
Preis pro Batterie	ca. € 137 Mio ($ 150 Mio)

Technische Daten: Abfangrakete

Flugkörper Ø	Arrow 2 800 mm (31.50 in) Arrow 3
Flugkörperlänge	Arrow 2 6,95 m (22.80 ft) Arrow 3
Flugkörpergewicht	Arrow 2 1.300 kg (2,866 lbs) Arrow 3
Dienstgipfelhöhe	Arrow 2 50.000 m (164,042 ft) Arrow 3 100.000 m (328,084 ft)
Einsatzbereich	Arrow 2 bis 100 km (up to 62 mi) Arrow 3 bis 2.400 km (up to 1,491 mi)
Geschwindigkeit	Arrow 2 Mach 9 / 11.113 km/h Arrow 3 Mach 9 / 11.113 km/h
Zielführung	Active Radar Homing (ARH)
Lenkung	• Inertial Navigation System (INS) • 2-way Data Link
Zielortung	• Infrared seeker (IR) • CCD-Sensor • Ku-band seeker
Gefechtskopf	• Kinetic Kill Vehicle (KKV) • 150 kg Splittergefechtskopf (HE-FRAG)
Zünder	• Annäherung

Technische Daten: Radar
EL/M-2084	• Multi Mission Radar (MMR) • 4D AESA • S-Band Radar • Bereich 2 GHz - 4 GHz (E/F-Band) • Erfassungsbereich bis 470 km
EL/M-2090	• Early Warning Radar (EWR) • 4D AESA • UHF-Band Radar • Bereich 500 MHz - 1 GHz (C-Band) • Erfassungsbereich bis 500 km

Anzahl Abfangraketen
Starteinheit	6
Batterie	18 bei 3 Starteinheiten (TEL)
