David's Sling

David's Sling

Das Flugabwehrsystem David's Sling [Hebräisch: קלע דוד, Kela David; Deutsch: Davids Schleuder] ist zur Bekämpfung von Marschflugkörper (Cruise Missile), Langstrecken- und Mittelstreckenraketen, taktischen ballistischen Raketen, Flugzeugen sowie Drohnen konzipiert.

Dei Abfangrakete Stunner wurde speziell dafür entwickelt, um die neueste Generation taktischer ballistischer Raketen in geringer Höhe abzufangen, wie z.B. die russische 9K720 Iskander [NATO Code: SS-26 Stone], 9K72 Elbrus [NATO Code: SS-1C Scud-B] oder die chinesische DF-15 [NATO Code: CSS-6]. Dabei wird ein bordseitiger dualer IR/CCD-Sucher eingesetzt, um zwischen Täuschkörpern und dem eigentlichen Gefechtskopf der Rakete zu unterscheiden.

David's Sling ist Teil der mehrstufigen Raketenabwehr von Israel, die sich aus verschiedenen Abwehrsystemen zusammensetzt, um so möglichst auf die verschiedenen Angriffsszenarien (ballistische Raketen, Cruise Missiles, strategische Flugzeuge) reagieren zu können.

Batterie

3 Transport Start FahrzeugeTransporter Erector Launcher (TEL)
1 MultimissionsradarMulti Mission Radar (MMR)
1 Kampfmanagement und KontrollzentrumBattle Management and Control (BMC) 'Golden Almond'
1 Transport- und LadefahrzeugTransport and Loading Vehicle (TLV)

Starteinheit

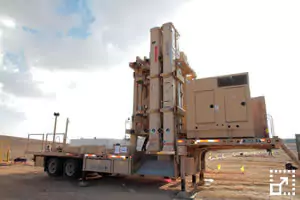

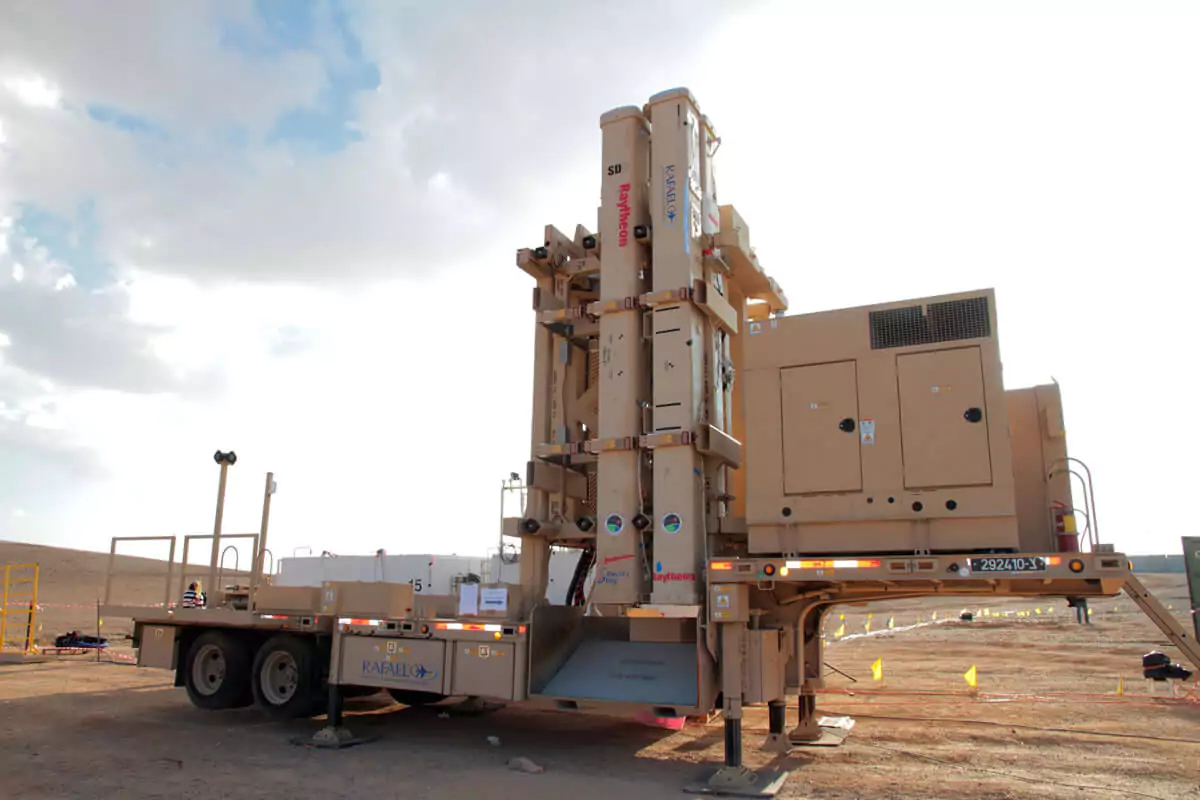

Das Startsystem ist auf einem Sattelauflieger (TEL) montiert und fasst 2 Stapel mit jeweils 3 auswechselbaren Startkanister, die vertikal aufgestellt und so in Feuerstellung gebracht werden.

Radar

Das Multimissionsradar EL/M-2084 von ELTA Systems Ltd wird zur Luftraumüberwachung im Nah- und Fernbereich eingesetzt und stellt gleichzeitig die Zielerfassung und Zielverfolgung sicher. Es hat eine Active Electronically Scanned Array Antenne mit Galliumnitrid (GaN) Leistungsverstärker, die aus Tausenden von Sende-/Empfangsmodulen besteht und zeitgleich mehrere digital geformte Strahlen moduliert. Das Radar ist in der Lage bis zu einer Entfernung von 470 km verschiedene Arten von Luftzielen zu erkennen, zu verfolgen und zu klassifizieren.

Einsatz

Am 23. Juli 2018 wurde David's Sling zum ersten Mal in einer Kampfsituation eingesetzt. Israelischen Quellen zufolge befürchtete die israelische Regierung zunächst, dass zwei syrische Raketen vom Typ OTR-21 Tochka auf Israel gerichtet waren. Die beiden syrischen Kurzstreckenraketen wurden jedoch Rahmen interner Kämpfe abgefeuert, überquerten nicht die Grenze und landeten einen Kilometer innerhalb Syriens. Eine der Abfangraketen wurde über Israel zur Explosion gebracht. Im November 2019 behaupteten chinesische Medien, die zweite Abfangrakete sei von den syrischen Streitkräften unversehrt aufgefunden und an die Russen übergeben worden.

Am 10. Mai 2023 schoss David's Sling erfolgreich eine aus dem Gazastreifen abgefeuerte Rakete ab, die Tel-Aviv zum Ziel hatte.

Nutzer

Israel • Finland

Allgemeine Informationen

Entwurfsland	Israel Vereinigte Staaten
Hersteller	Rafael Advanced Defense Systems Raytheon Missile Systems
Entwicklung	2009 - heute
Produktion	2017 - heute
Einführung	2017
Abwehr von	• Marschflugkörper (Cruise Missile) • Mittelstreckenrakete (MRBM) • Kurzstreckenrakete (SRBM) • Flugzeug • Dohne
Preis pro Batterie	ca. € 137 Mio ($ 150 Mio)

Technische Daten: Abfangrakete

Flugkörper Ø	457 mm (18 in)
Flugkörperlänge	3,5 m (11.5 ft)
Flugkörpergewicht	907 kg (2,000 lbs)
Dienstgipfelhöhe	50.000 m (164,042 ft)
Einsatzbereich	bis 300 km (up to 186 mi)
Geschwindigkeit	Mach 7,5 / 9.261 km/h (5,755 mph)
Zielführung	Active Radar Homing (ARH)
Lenkung	• Inertial Navigation System (INS) • 2-way Data Link
Zielortung	• Infrared seeker (IR) • CCD-Sensor • Ku-band seeker
Gefechtskopf	• Kinetic Kill Vehicle (KKV)
Zünder	keinen

Technische Daten: Radar
EL/M-2084	• Multi Mission Radar (MMR) • 4D AESA • S-Band Radar • Bereich 2 GHz - 4 GHz (E/F-Band) • Erfassungsbereich bis 470 km

Anzahl Abfangraketen
Starteinheit	6
Batterie	18 bei 3 Starteinheiten (TEL)
