Iron Dome

Iron Dome

Das Flugabwehrsystem Iron Dome [Hebräisch: כיפת ברזל, Kipat Barzel; Deutsch: Eiserne Kuppel] ist zur Bekämpfung von Kurzstreckenraketen, Gefechtsfeldraketen, sowie Artillerie- und Mörsergranaten konzipiert.

Das System arbeitet vollautomatisch und berücksichtigt die nach Koordinaten festgelegten Schutzzonen. Sofern der Zielpunkt in eine der Schutzzonen fällt und daher die Kosten einer Abfangmaßnahme rechtfertigt, werden eine oder mehrere Abfangraketen Tamir gestartet.

Eine Batterie kann ein Gebiet von 150 km² (ein Kreis mit rund 7 km Radius) sowohl gegen Kurzstreckenraketen als auch 155 mm Artilleriegranaten unabhängig von Tageszeit und Wetter verteidigen und dabei bis zu sechs anfliegende Objekte gleichzeitig erfassen.

Gemäß Angaben des Herstellers Rafael wurden mit Iron Dome bis Ende 2020 über 2.500 Ziele bekämpft und dabei eine Trefferquote von annähernd 90 Prozent erreicht.

Iron Dome ist Teil der mehrstufigen Raketenabwehr von Israel, die sich aus verschiedenen Abwehrsystemen zusammensetzt, um so möglichst auf die verschiedenen Angriffsszenarien reagieren zu können.

Batterie

3 Transport Start FahrzeugeTransporter Erector Launcher (TEL)
1 MultimissionsradarMulti Mission Radar (MMR)
1 StartkontrollzentrumLaunch Control Center (LCC)
1 Transport- und LadefahrzeugTransport and Loading Vehicle (TLV)

Starteinheit

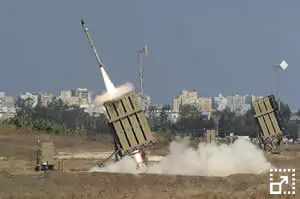

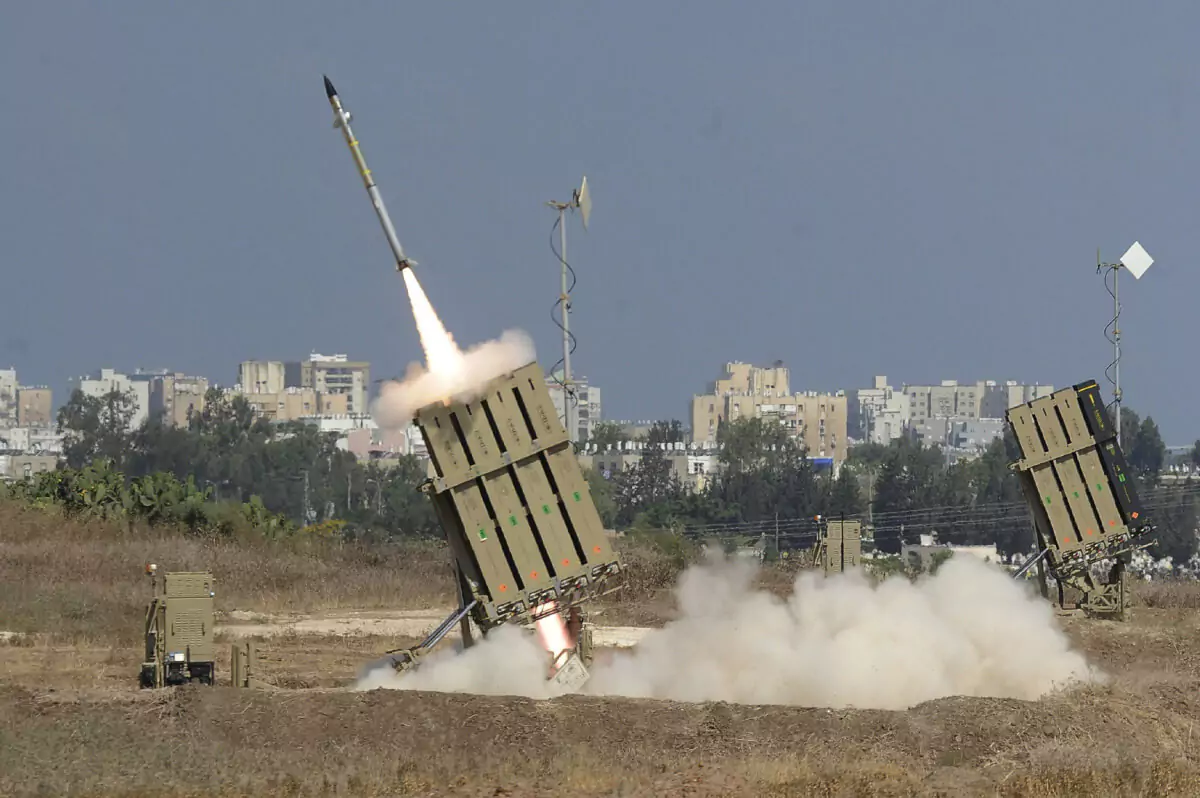

Das Startsystem ist auf einer absetzbaren Plattform montiert und fasst 4 Stapel mit jeweils 5 auswechselbaren Startkanister, die vertikal aufgestellt und so in Feuerstellung gebracht werden.

Radar

Das Multimissionsradar EL/M-2084 von ELTA Systems Ltd wird zur Luftraumüberwachung im Nah- und Fernbereich eingesetzt und stellt gleichzeitig die Zielerfassung und Zielverfolgung sicher. Es hat eine Active Electronically Scanned Array Antenne mit Galliumnitrid (GaN) Leistungsverstärker, die aus Tausenden von Sende-/Empfangsmodulen besteht und zeitgleich mehrere digital geformte Strahlen moduliert. Das Radar ist in der Lage bis zu einer Entfernung von 470 km verschiedene Arten von Luftzielen zu erkennen, zu verfolgen und zu klassifizieren.

Einsatz

Die Terrororganisation Hamas hat laut israelischer Zählung ab dem 10. Mai 2021 rund 4.340 Qassam und Ajjasch-250 Kurzstreckenraketen während des Terror-Angriffe aus Gaza auf Israel abgefeuert (Stand 20. Mai 2021).

460 davon hätten die Grenze zu Israel nicht überflogen und seien noch im Gazastreifen niedergegangen, teilten die israelischen Verteidigungsstreitkräfte (Israel Defense Forces; IDF) mit. Das Raketenabwehrsystem Iron Dome habe eine Abfangquote von etwa 90 Prozent.

Zum Vergleich: Während des Gaza-Kriegs 2014 wurden binnen 51 Tagen insgesamt 4.481 Raketen auf Israel abgefeuert.

Nutzer

Israel (10 batteries with 30 start units) • United States (2 batteries with 12 start units)

Allgemeine Informationen

Entwurfsland	Israel
Hersteller	• Rafael Advanced Defense Systems • Israel Aerospace Industries (IAI) • ELTA Systems Ltd
Entwicklung	2005 - heute
Produktion	2011 - heute
Einführung	2011
Abwehr von	• Kurzstreckenrakete (SRBM) • Gefechtsfeldrakete (BRBM) • Artillerie- und Mörsergranate
Preis pro Batterie	ca. € 46 Mio ($ 50 Mio)

Technische Daten: Abfangrakete

Flugkörper Ø	160 mm (6.30 in)
Flugkörperlänge	3,00 m (9.84 ft)
Flugkörpergewicht	90 kg (198 lbs)
Dienstgipfelhöhe	10.000 m (32,800 ft)
Einsatzbereich	bis 70 km (up to 42 mi)
Geschwindigkeit	Mach 2,2 / 2.217 km/h (1,378 mph)
Zielführung	Active Radar Homing (ARH)
Lenkung	• Inertial Navigation System (INS)
Zielortung	• Active Radar seeker
Gefechtskopf	11 kg Splittergefechtskopf (HE-FRAG)
Zünder	• Aufschlagssensor • Annäherungssensor

Technische Daten: Radar
EL/M-2084	• Multi Mission Radar (MMR) • 4D AESA • S-Band Radar • Bereich 2 GHz - 4 GHz (E/F-Band) • Erfassungsbereich bis 470 km

Anzahl Abfangraketen
Starteinheit	20
Batterie	60 bei 3 Starteinheiten (TEL)
