Das Flugabwehrsystem Patriot PAC-2 GEM (MIM-104D) ist zur Bekämpfung von Kurz- und Mittelstreckenraketen, Marschflugkörpern (Cruise Missile), sowie strategischen und taktischen Flugzeugen konzipiert.

Patriot PAC-2 (MIM-104C) wurde in den 1990er Jahre entwickelt, da sich bei Test mit der Patriot PAC-1 (MIM-104A/B) heraus gestellt hatte, dass die PAC-1 gegen ballistische Raketen nicht wirksam ist. Sie konnte diese zwar sicher abfangen, war aber nicht in der Lage, ballistische Raketen zuverlässig zu zerstören.

Die Abfangraketen PAC-2 und PAC-2 GEM verfügen über ein wesentlich größeres Projektil im Gefechtskopf und haben eine andere Zeitsteuerung des Zünders. Auch die Verfahren zur Bekämpfung von ballistischen Flugkörpern wurden optimiert, indem die Art des Feuers geändert wurde, wenn die Flugabwehrraketen zur Bekämpfung ballistischer Raketen eingesetzt werden. Für den Einsatz gegen Flugzeuge verwendet das System weiterhin die alten Algorithmen, indem sie zwei Raketen in einer fast gleichzeitigen Salve abfeuert.

Patriot PAC-2 und PAC-2 GEM sind Teil der mehrstufigen Raketenabwehr der Vereinigten Staaten, die sich aus verschiedenen Abwehrsystemen zusammensetzt, um so möglichst auf die verschiedenen Angriffsszenarien (ballistische Raketen, Cruise Missiles, strategische Flugzeuge) reagieren zu können.

Batterie

2, 4 oder 6 Transport Start FahrzeugeTransporter Erector Launcher (TEL) M901 oder M902
1 MultifunktionsradarMulti Function Radar (MFR) AN/MPQ-65 / AN/MPQ-65A
1 FeuerleitstandEngagement Control Station (ECS) AN/MSQ-104 oder AN/MSQ-132
1 Stromerzeuger AggregatElectric Power Plant (EPP)
1 StromversorgungseinheitElectric Power Unit (EPU)

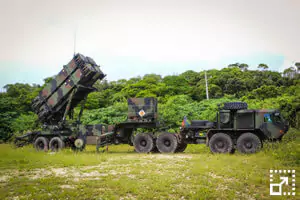

Starteinheit

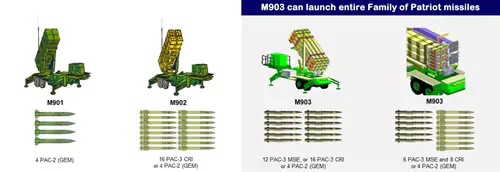

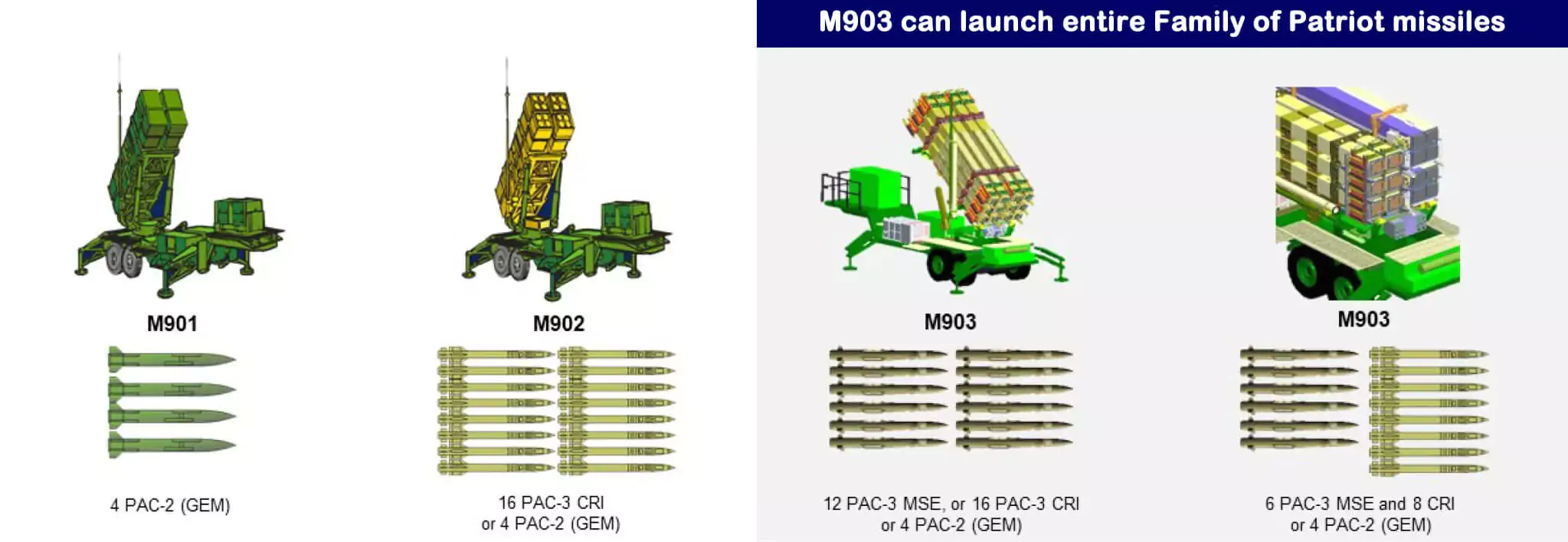

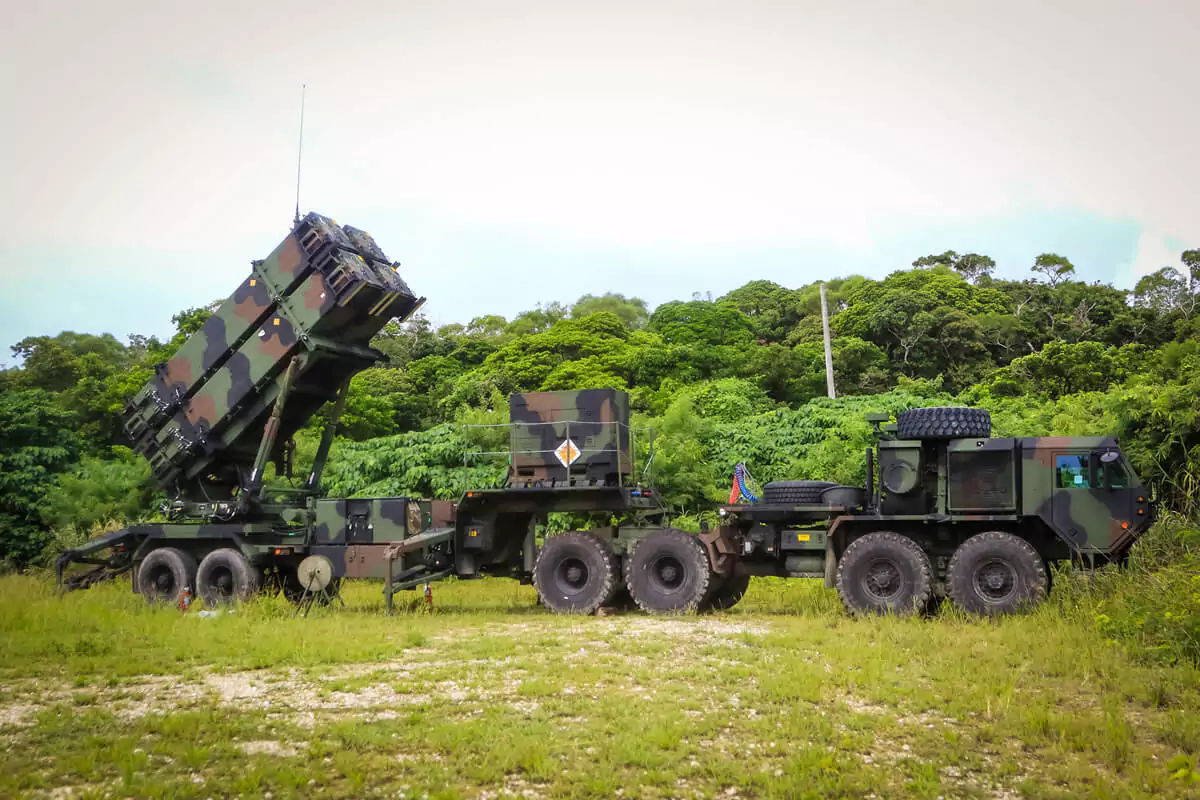

Das Startsystem ist auf einem Sattelauflieger (TEL) montiert und fasst 2 Stapel mit jeweils 2 auswechselbaren Startkanister, die vertikal aufgestellt und so in Feuerstellung gebracht werden.

Radar

Das Multifunktionsradar AN/MPQ-53 von Raytheon wird zur Luftraumaufklärung, Zielbegleitung und Raketenleitung eingesetzt. Es hat eine Phased Array Antenne, dessen Antennenfeld in separate Antennengruppen für die Raketenleitung und für die Zielidentifizierung ausgeführt ist. Letzteres wird durch das Sekundärradar AN/TPX-46(V)7 sichergestellt und nutzt als Sende-Empfangsantenne die lineare Antennengruppe unterhalb der runden Hauptantenne. Die anderen kleineren Antennengruppen werden für die Nebenkeulenunterdrückung und für die Raketenleitung (Kommandosender) und den Empfang der Raketenrückmeldungen genutzt. Störschutzmaßnahmen werden im Zeitmultiplexverfahren ausgeführt, das durch den Waffensystemcomputer im Rhythmus von wenigen Millisekunden gesteuert wird. Der Waffensystemcomputer kann bis zu 100 Ziele gleichzeitig führen und für 9 Raketen gleichzeitig die Kommandos errechnen.

Das Modernisierungsprogramm PAC-3 des Patriot Systems sieht vor, das AN/MPQ-53 durch das AN/MPQ-65 zu ERSETZEN.

Das Multifunktionsradar AN/MPQ-65 / AN/MPQ-65A hat eine elektronisch schwenkende passive Phased Array Antenne. Das aufgerüstete Radar bietet erhebliche Verbesserungen in den Bereichen Suche, Bedrohungserkennung, Identifizierung und die Fähigkeit zur Bekämpfung. Insbesondere die Basisfunktionen wurden optimiert, um besser gegen sich entwickelnde Bedrohungen wie manövrierfähige ballistische Raketen, Tarnkappen-Marschflugkörper und Flugzeuge vorbereitet zu sein. Das durchsuchte Raumvolumen wird durch die Nutzung einer zweiten Wanderfeldröhre (TWT) vergrößert.

Anmerkungen

Am 21. Dezember 2022 gaben die Vereinigten Staaten bekannt, der Ukraine ein Patriot System zur Verteidigung gegen den Aggressor Russland zu liefern. Bereits Anfang Januar 2023 fliegen ukrainische Soldaten zur Ausbildung von Polen in die Vereinigten Staaten.

Am 5. Januar 2023 gab Deutschland bekannt, der Ukraine ein Patriot System zur Verteidigung gegen den Aggressor Russland zu liefern.

Im Mai 2023 wurde gemeldet, dass es der ukrainischen Luftwaffe gelungen sei, mit einer Rakete des Patriot-Systems eine russische Hyperschallwaffe Kh-47 Kinschal abzufangen. Dies geschah während eines nächtlichen Angriffs am 4. Mai am Himmel über der Region Kiew, als die Rakete von einer MiG-31K über russischem Territorium aus gestartet worden war.

Nutzer

Bahrain • Germany • Greece • Israel • Japan • Jordan • Kuwait • Netherlands • Poland • Qatar • Romania • Saudi-Arabia • South Korea • Spain • Sweden • Switzerland • Taiwan • Ukraine • United Arab Emirates • United States

Allgemeine Informationen

Entwurfsland	Vereinigte Staaten
Hersteller	Raytheon Missile Systems
Entwicklung	1988 - heute
Produktion	1990 - heute
Einführung	1990
Abwehr von	• Marschflugkörper (Cruise Missile) • Mittelstreckenrakete (MRBM) • Kurzstreckenrakete (SRBM) • Flugzeug • Drohne (?)
Preis pro Batterie	ca. € 1,7 Billionen ($ 1,9 Billion)

Technische Daten: Abfangrakete

Flugkörper Ø	410 mm (16.14 in)
Flugkörperlänge	5,31 m (17.42 ft)
Flugkörpergewicht	914 kg (2,015 lbs)
Dienstgipfelhöhe	25.000 m (82,021 ft)
Einsatzbereich	bis 160 km (up to 99 mi)
Geschwindigkeit	Mach 4,1 / 5.063 km/h (3,146 mph)
Zielführung	Semi-active Radar Homing (SARH)
Lenkung	• Inertial Navigation System (INS) • 2-way Data Link
Zielortung	• Track Via Missile (TVM)
Gefechtskopf	91 kg Splittergefechtskopf (HE-FRAG)
Zünder	• Aufschlag • Annäherung

Technische Daten: Radar
AN/MPQ-53 outdated	• Multi Function Radar (MFR) • PAR • C-Band Radar • Bereich 4 GHz - 8 GHz (G-Band) • Erfassungsbereich bis 100 km
AN/MPQ-65 AN/MPQ-65A	• Multi Function Radar (MFR) • PAR (passiv) • C-Band Radar • Bereich 4 GHz - 8 GHz (G-Band) • Erfassungsbereich bis 150 km

Anzahl Abfangraketen
Starteinheit	• M901 mit 4 PAC-2 GEM • M902 mit 4 PAC-2 GEM • M902 mit 16 PAC-3 CRI
Batterie	Anzahl in der Batterie ist von der verwendeten Version der Abfangrakete und Transport Start Fahrzeug abhängig.
