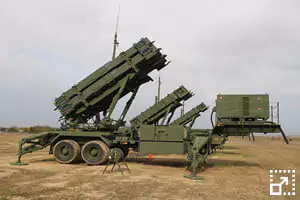

Das Flugabwehrsystem Patriot PAC-3 (MIM-104F) ist zur Bekämpfung von Kurz- und Mittelstreckenraketen konzipiert.

Es kann zwar Raketen sehr gut abwehren, ist aber gegen Flugzeuge und Boden-Luft-Raketen weniger wirksam. Deshalb wird es zusammen mit der Vorgängerversion Patriot PAC-2 in einer Batterie eingesetzt.

Die neue Abfangrakete PAC-3 ist wesentlich kleiner als die bisherigen Patriot-Raketen. Aufgrund der geringeren Größe befinden sich jetzt vier Abfangraketen in den verstärkten Aluminiumbehältern, wodurch eine Abschussvorrichtung nun über 16 Abfangraketen verfügt.

Außerdem ist die PAC-3 manövrierfähiger und zerstört die Ziele, indem sie diese rammt (Hit-To-Kill). Zusätzlich verfügt sie auch über einen kleinen Splittergefechtskopf (HE-FRAG), um die Zerstörwahrscheinlichkeit zu erhöhen.

Bis 2023 will die U.S. Army rund 1.100 Abschussvorrichtung anschaffen, wovon aber mehr als die Hälfte eingelagert werden soll.

Patriot PAC-3 ist Teil der mehrstufigen Raketenabwehr der Vereinigten Staaten, die sich aus verschiedenen Abwehrsystemen zusammensetzt, um so möglichst auf die verschiedenen Angriffsszenarien (ballistische Raketen, Cruise Missiles, strategische Flugzeuge) reagieren zu können.

Batterie

2, 4 oder 6 Transport Start FahrzeugeTransporter Erector Launcher (TEL) M902 oder M903
1 MultifunktionsradarMulti Function Radar (MFR) AN/MPQ-65 / AN/MPQ-65A
1 FeuerleitstandEngagement Control Station (ECS) AN/MSQ-104 oder AN/MSQ-132
1 Stromerzeuger AggregatElectric Power Plant (EPP)
1 StromversorgungseinheitElectric Power Unit (EPU)

Starteinheit

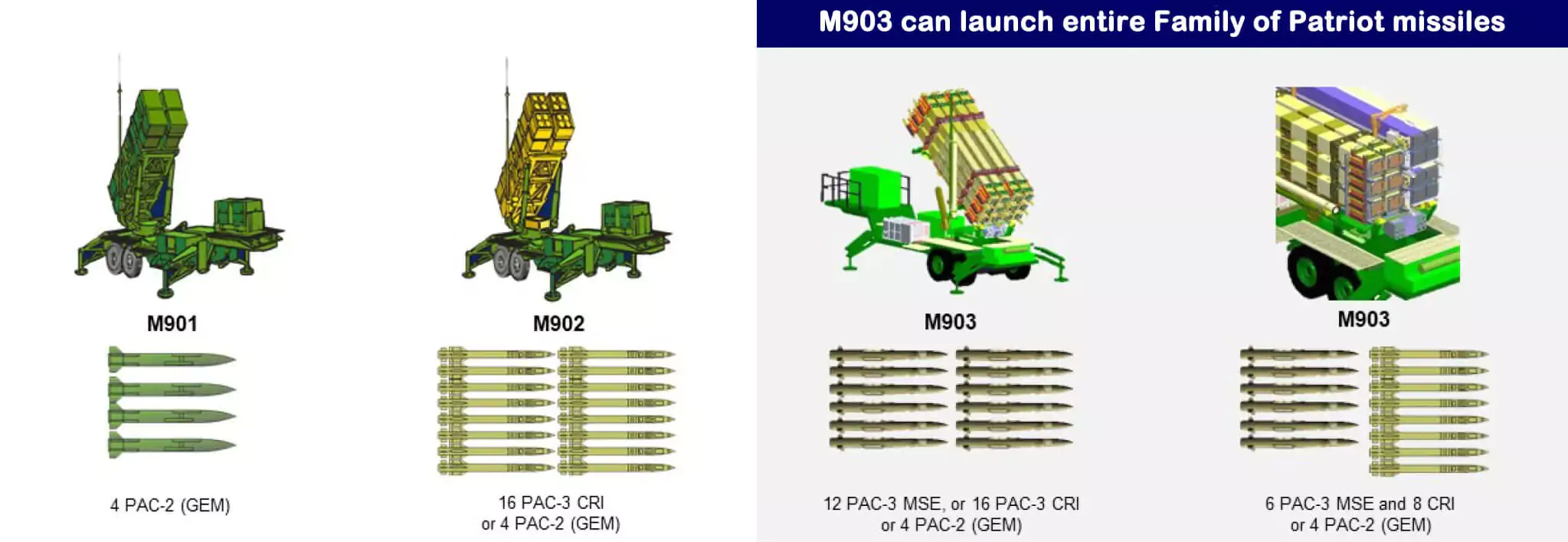

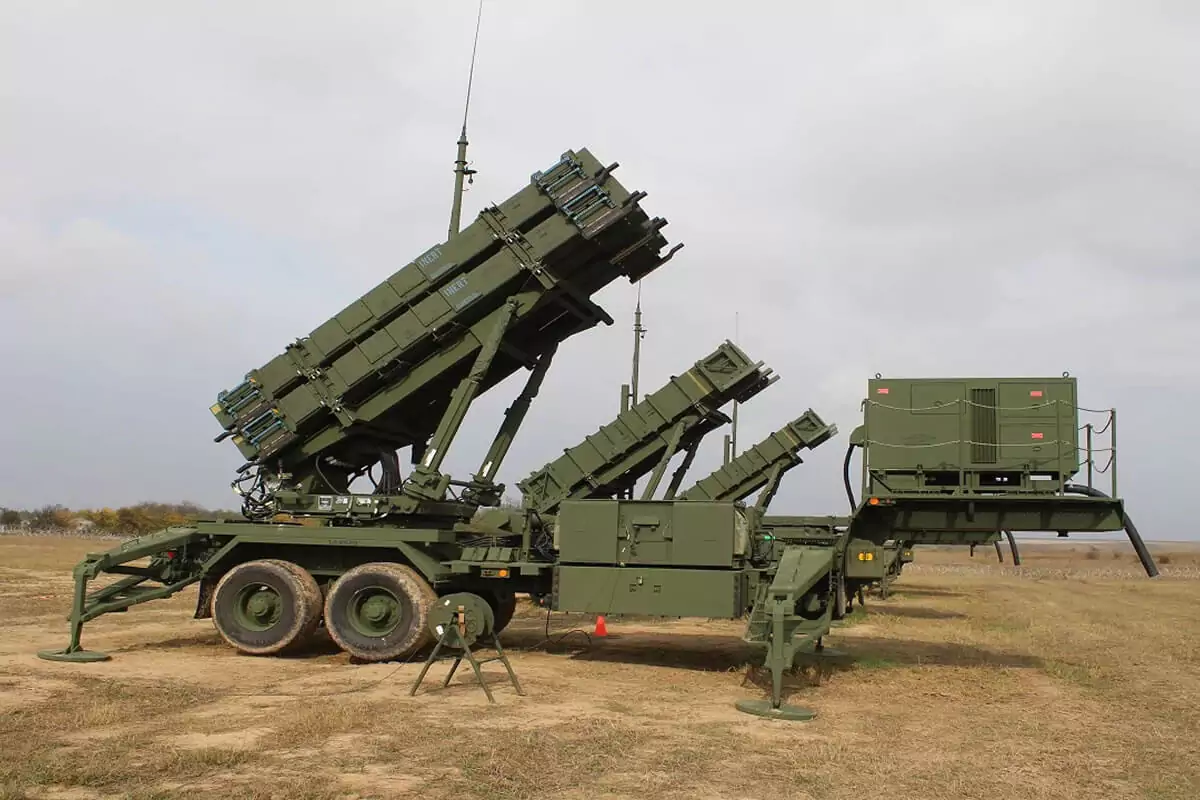

Das Startsystem ist auf einem Sattelauflieger (TEL) montiert, die Startkanister vertikal aufgestellt und so in Feuerstellung gebracht. Je nach Transport Start Fahrzeug und Version, variiert die Anzahl der Abwehrraketen (siehe Grafik).

Radar

Das Multifunktionsradar AN/MPQ-65 / AN/MPQ-65A hat eine elektronisch schwenkende passive Phased Array Antenne. Das aufgerüstete Radar bietet erhebliche Verbesserungen in den Bereichen Suche, Bedrohungserkennung, Identifizierung und die Fähigkeit zur Bekämpfung. Insbesondere die Basisfunktionen wurden optimiert, um besser gegen sich entwickelnde Bedrohungen wie manövrierfähige ballistische Raketen, Tarnkappen-Marschflugkörper und Flugzeuge vorbereitet zu sein. Das durchsuchte Raumvolumen wird durch die Nutzung einer zweiten Wanderfeldröhre (TWT) vergrößert.

Die U.S. Army beabsichtigt das AN/MPQ-65/65A ab 2022 durch das LTAMDS (Lower-Tier Air and Missile Defense Sensors) von Raytheon (vom Unternehmen selbst GhostEye) genannt zu ersetzen. Im Gegensatz zum AN/MPQ-65 / AN/MPQ-65A, das nur einen begrenzten Luftraum abtasten kann, wird das neue Radar eine 360 º Abdeckung und eine wesentlich größere Erfassungsreichweite bieten. Während es sich beim AN/MPQ-65 / AN/MPQ-65A um ein passives Phased Array Radar (PAR) handelt, basiert LTAMDS auf einer Active Electronically Scanned Array Antenne und verfügt über Galliumnitrid (GaN)-Leistungsverstärker, die im Vergleich zu früheren Systemen eine höhere Störfestigkeit, Strahlflexibilität und Leistungseffizienz bieten. Das Radar nutzt C-Band für die Hauptaufgaben und als Zweifrequenz X- und S-Band für die Raketenkommunikation.

Nutzer

Bahrain • Germany • Japan • Kuwait • Netherlands • Saudi-Arabia • South Korea • Taiwan • United Arab Emirates • United States

Allgemeine Informationen

Entwurfsland	Vereinigte Staaten
Hersteller	Raytheon Missile Systems
Entwicklung	1989 - heute
Produktion	2001 - heute
Einführung	2001
Abwehr von	• Mittelstreckenrakete (MRBM) • Kurzstreckenrakete (SRBM)
Preis pro Batterie	ca. € 1,7 Billionen ($ 1,9 Billion)

Technische Daten: Abfangrakete

Flugkörper Ø	255 mm (10.04 in)
Flugkörperlänge	5,20 m (17.06 ft)
Flugkörpergewicht	315 kg (694 lbs)
Dienstgipfelhöhe	Luftziel 24.000 m (78,740 ft) Rakete 20.000 m (65,616 ft)
Einsatzbereich	Luftziel bis 120 km (up to 75 mi) Rakete bis 60 km (up to 37 mi)
Geschwindigkeit	Mach 4,1 / 5.063 km/h (3,146 mph)
Zielführung	Active Radar Homing (ARH)
Lenkung	• Inertial Navigation System (INS) • 2-way Data Link
Zielortung	• Active Radar seeker
Gefechtskopf	• Kinetic Kill Vehicle (KKV) • 73 kg Splittergefechtskopf (HE-FRAG)
Zünder	• Aufschlag

Technische Daten: Radar
AN/MPQ-65	• Multi Function Radar (MFR) • PAR (passiv) • C-Band Radar • Bereich 4 GHz - 8 GHz (G-Band) • Erfassungsbereich bis 150 km
LTAMDS (GhostEye)	• Multi Function Radar (MFR) • 4D AESA • C-Band Radar • Bereich 4 GHz - 8 GHz (G-Band) • Erfassungsbereich bis 150+ km

Anzahl Abfangraketen
Starteinheit	• M902 mit 4 PAC-2 GEM • M902 mit 16 PAC-3 CRI • M903 mit 4 PAC-2 GEM • M903 mit 16 PAC-3 CRI • M903 mit 12 PAC-3 MSE • M903 mit 8PAC-3 CRI + 6 PAC-3 MSE
Batterie	Anzahl in der Batterie ist von der verwendeten Version der Abfangrakete und Transport Start Fahrzeug abhängig.
