THAAD

THAAD

Das Flugabwehrsystem THAAD (MIM-144) ist zur Bekämpfung von Kurz- und Mittelstreckenraketen, sowie Langstreckenraketen konzipiert. In begrenztem Umfang ist es auch gegen Interkontinentalraketen einsetzbar.

THAAD (Terminal High Altitude Area Defense) ergänzt das Ende der 1990er Jahre in Dienst gestellte Flugabwehrsystem Patriot PAC-2, dessen Fähigkeiten nicht ausreichen um fortschrittlichere ballistische Raketen abzufangen.

Während der Entwicklung wurden zwei Arten von Raketen vorgeschlagen. Die erste war einer neue Version der Patriot von Raytheon mit einem Sprengkopf. Die zweite wurde von Loral Vought Systems angeboten und verwendet ein kinetisches Tötungsfahrzeug (Kinetic Kill Vehicle), der das Ziel außerhalb der Atmosphäre direkt trifft und durch seine kinetische Energie zerstört. Die Entscheidung fiel zu Gunsten der zweiten Abfangrakete aus, da davon ausgegangen wurde, dass ein direkter Aufprall zuverlässiger ist und beim Zusammenprall zweier Raketen mehr Möglichkeiten bestehen, die Richtung der schweren ballistischen Rakete zu ändern.

In den ersten Sekunden nach dem Abschuss dreht sich die Abfangrakete spiralförmig und steuert dann auf das Ziel zu. Durch diese spiralförmige Drehung wird die erforderliche kinetische Energie gewonnen, die unbedingt notwendig ist, um das Ziel zu zerstören.

THAAD ist Teil der mehrstufigen Raketenabwehr der Vereinigten Staaten, die sich aus verschiedenen Abwehrsystemen zusammensetzt, um so möglichst auf die verschiedenen Angriffsszenarien (ballistische Raketen, Cruise Missiles, strategische Flugzeuge) reagieren zu können.

Lesen sie auch: Genaue Beschreibung von THAAD

Batterie

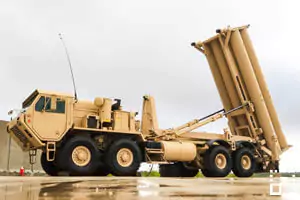

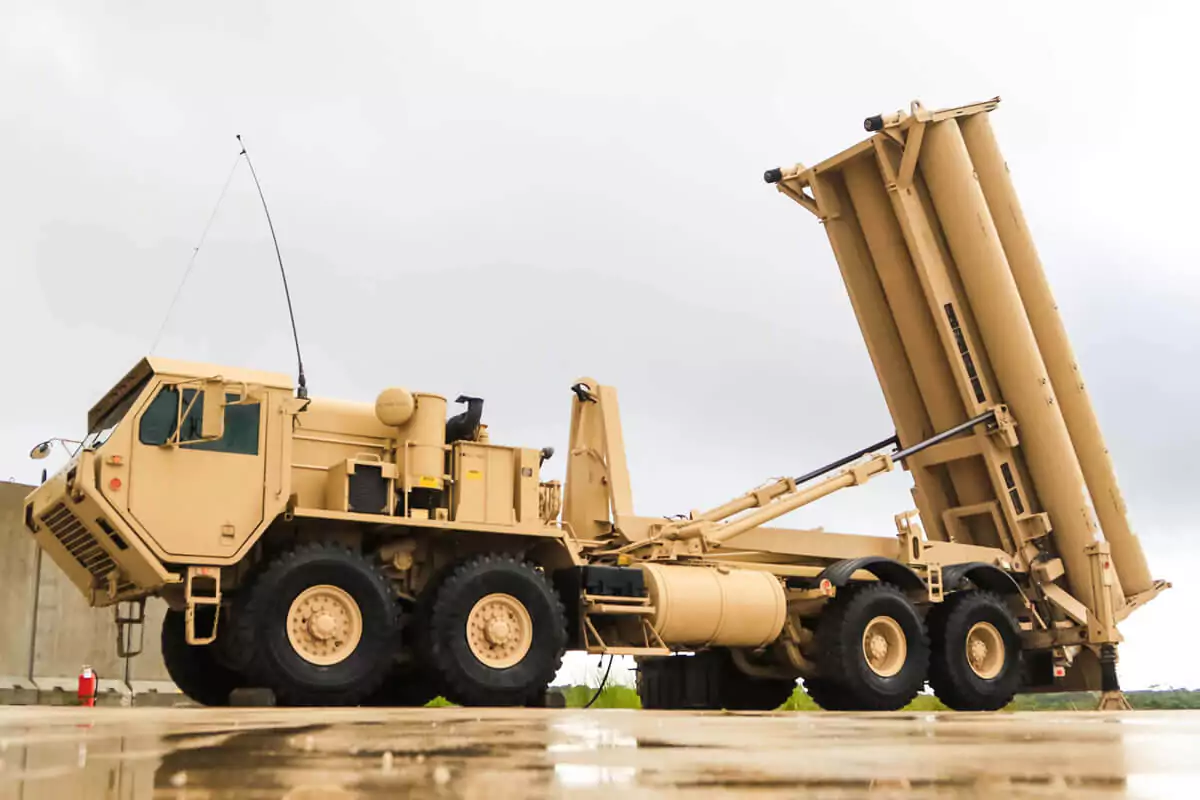

6 Transport Start FahrzeugeTransporter Erector Launcher (TEL) HEMTT
1 LuftraumüberwachungsradarAir Surveillance Radar (ASR) AN/TPY-2 (FBX-T)
1 Taktische OperationsstationTactical Operations Station (TOS)
1 StartkontrollstationLaunch Control Station (LCS)
Technik- und Wartungsfahrzeuge

Radar

Das Radar AN/TPY-2 wurde von Raytheon entwickelt und gebaut, dabei wurde auf das umfangreiche Sensorwissen der X-Band 'Family of Radars' zurückgegriffen. Es handelt sich um das weltweit größte boden- und luftverladbare Active Electronically Scanned Array Radar. Das Hochleistungsradar dient der Erkennung, Verfolgung und Unterscheidung von Bedrohungen durch ballistische Raketen über große Entfernungen und in sehr großen Höhen, einschließlich des Weltraums. Es spielt eine wichtige Rolle im ballistischen Raketenabwehrsystem, das die Vereinigten Staaten, ihre Streitkräfte und ihre Verbündeten vor Bedrohungen durch ballistische Raketen schützt und eine erweiterte Abdeckung sowie die Möglichkeit bietet, ankommende Raketen effizienter zu bekämpfen. Im terminalbasierten Modus (TBM) bietet es Unterstützung für das Flugabwehrsystem THAAD und im vorwärts gerichtete Modus (FBM) den anderen ballistischen Raketenabwehrsystemen der Missile Defense Agency (MDA), z.B. Aegis Ballistic Missile Defense (Aegis BMD) oder Patriot PAC-3.

Nutzer

Saudi Arabia • United Arab Emirates • United States

Allgemeine Informationen

Entwurfsland	Vereinigte Staaten
Hersteller	Raytheon Missile Systems
Entwicklung	1987 - heute
Produktion	2008 - heute
Einführung	2008
Abwehr von	• Interkontinentalrakete (ICBM) • Langstreckenrakete (IRBM) • Mittelstreckenrakete (MRBM) • Kurzstreckenrakete (SRBM)
Preis pro Batterie	ca. € 730 Mio ($ 800 Mio)

Technische Daten: Abfangrakete

Flugkörper Ø	350 mm (13.78 in)
Flugkörperlänge	6,17 m (20.24 ft)
Flugkörpergewicht	900 kg (1,984 lbs)
Dienstgipfelhöhe	100.000 m (328,084 ft)
Einsatzbereich	bis 200 km (up to 124 mi)
Geschwindigkeit	Mach 8,2 / 10.125 km/h (6,291 mph)
Zielführung	Active Radar Homing (ARH)
Lenkung	• Inertial Navigation System (INS) • 2-way Data Link • GPS
Zielortung	• Imaging Infrared seeker (IR)
Gefechtskopf	Kinetic Kill Vehicle (KKV)
Zünder	keinen

Technische Daten: Radar
AN/TPY-2	• Fire-control Radar (FCR) • AESA 3D • X-Band Radar • Bereich 8 GHz - 12 GHz (I/J-Band) • Erfassungsbereich bis 1.000 km

Anzahl Abfangraketen
Starteinheit	8
Batterie	48 mit 6 Starteinheiten (TEL)
