AH-1

AH-1

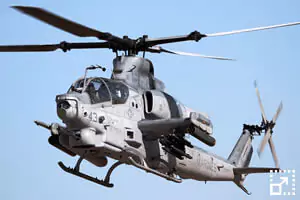

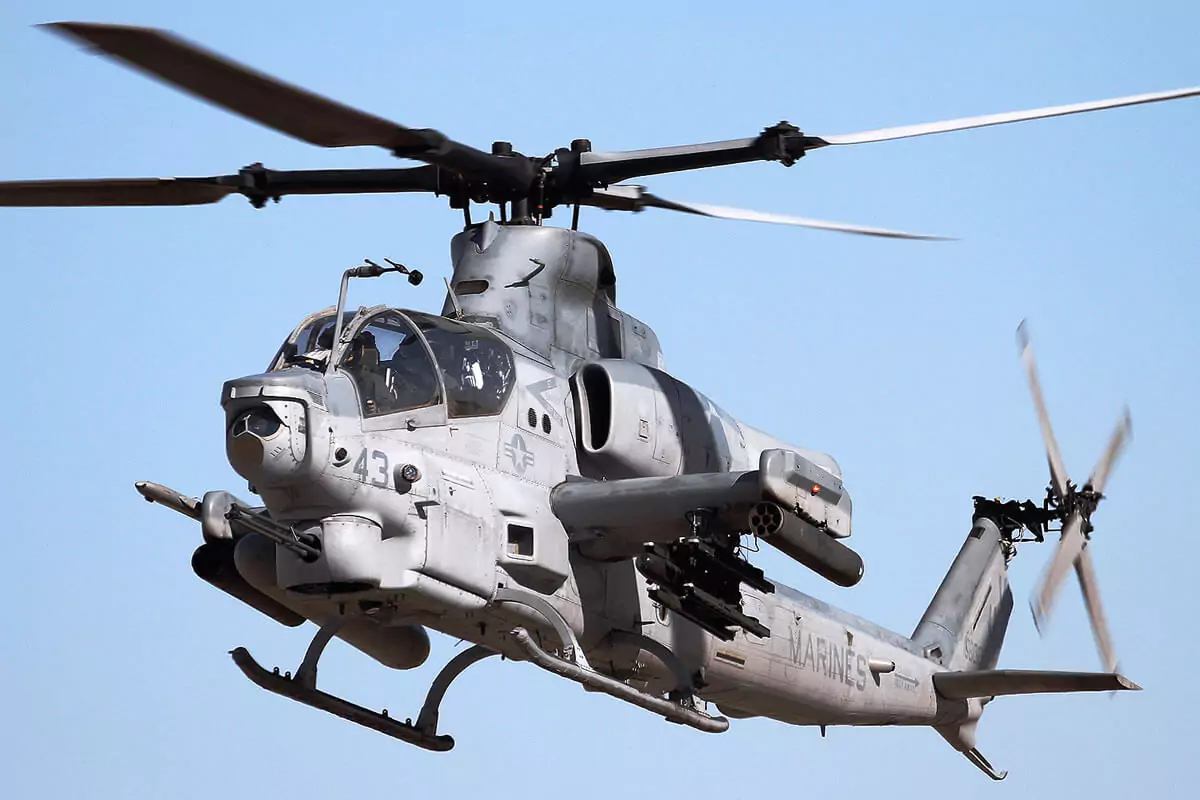

Der AH-1Z Viper ist ein leichter Kampfhubschrauber und die modernste Version des AH-1 Cobra, dem ersten Kampfhubschrauber überhaupt.

Seit Einführung Mitte der 1960er Jahr, wurde der AH-1 ständig verbessert und aufgerüstet. Die neueste Version ist das Ergebnis des 1996 von der US-Regierung ins Leben gerufenen H-1-Hubschrauber-Upgrade-Programms für das U.S. Marine Corps (USMC) und eine direkte Ableitung vom AH-1W Super Cobra.

Die AH-1Z hat neue Triebwerke, einen neuen Rotor, ein verbessertes Getriebe, eine aufgerüstete Avionik und ein neues Zielvisiersystem. Er hat verbesserte Flugeigenschaften und ist mit einem Infrarot-Unterdrückungssystem ausgestattet, das die Abgase abdeckt.

Die Aufrüstung umfasste ebenfalls die Einführung elektronische Systeme von der Stange, um den Anforderungen einer zeitgemäßen Kriegsführung gerecht zu werden. Der Hubschrauber kann bei Tag, bei Nacht und bei ungünstigen Wetterbedingungen eingesetzt werden. Er verfügt über ein Nachtsichtgerät in Verbindung mit einem Infrarotsystem (FLIR) und einem neuen Zielsuch- und -erfassungssystem, wodurch er Ziele in großer Entfernung finden und bekämpfen kann. Es ist auch möglich, den Hubschrauber mit einem Longbow-Feuerleitradar aus zu statten, das an der Flügelspitze montiert wird.

Einer der wichtigsten äußeren Änderungen zum AH-1W ist der 4-Blatt-Hauptrotor aus Verbundwerkstoff anstelle des früheren 2-Blatt-Rotors. Dadurch wurden die Vibrationen um bis zu 70 Prozent reduziert und die Flugeigenschaften erheblich verbessert.

Zum Schutz der Besatzung wurde eine Reihe von Verbesserungen vorgenommen, z.B. crashsichere Sitze, energieabsorbierendes Fahrwerke, selbstdichtende Kraftstofftanks und Kraftstoffsysteme sowie Systeme zur Inertisierung von Kraftstoffdämpfen (Explosionsschutz).

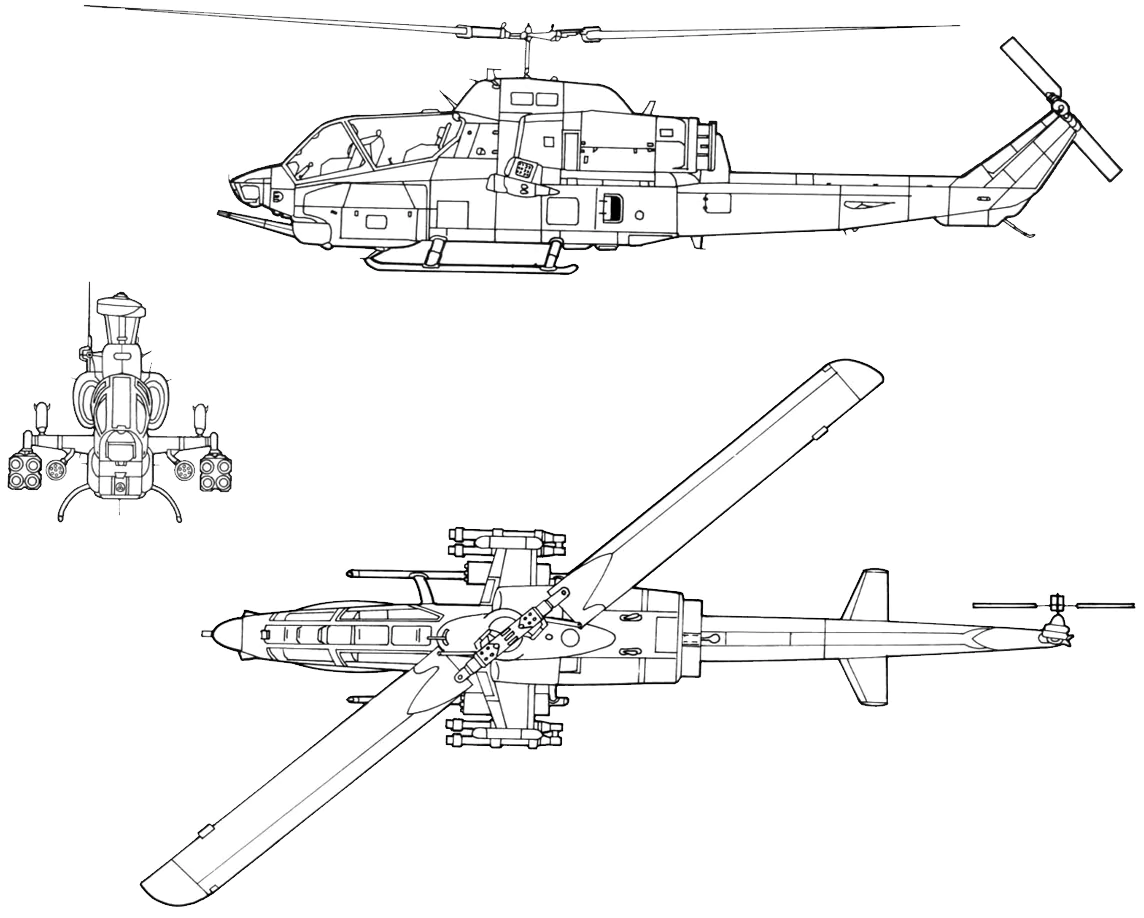

Trotz aller Verbesserungen und Upgrades ist das Aussehen gleich geblieben. Der Pilot sitzt im hinteren Bereich und der WSO (Copilot) im vorderen Bereich. Das Layout der beiden integrierten digitalen Cockpits ist identisch und alle Systeme sind dupliziert.

Der Hubschrauber ist mit einer unter dem Rumpf montierten 20 mm Gatling-Maschinenkanone (M197) bewaffnet, die in einem Kinndrehturm unter dem Bug untergebracht ist. Er verfügt über sechs Hardpoints (jeweils zwei unter und eine Befestigung am Ende der Seitenflügel), an denen je nach Einsatzanforderung verschiedene Waffenkombinationen angebracht werden können.

Der Rumpf des Hubschraubers und die äußeren Komponenten wurden beschichtet, um Korrosion bei längerem Einsatz auf See zu vermeiden, denn diese Hubschrauber werden in der Regel von amphibischen Angriffsschiffen aus eingesetzt.

Das USMC plant bis 2019 insgesamt 189 AH-1Z zu beschaffen. Dazu gehören 131 AH-1W, die zur neuen Version aufgerüstet werden, und 58 neu gebaute Hubschrauber.

Bewaffnung AH-1Z

Bordkanone
1 x	Kinndrehturm A/A49E-7 • 20 mm Gatling Maschinenkanone M197 (drei Läufe) • 750 Schuss
Anti-Radar-Rakete
2 x	Lenkwaffenaufhängungen LAU-7/A • 1 Anti-radiation Missile (ARM) AGM-122 Sidearm (passives Radar)
Luft-Luft-Rakete
2 x	Lenkwaffenaufhängungen LAU-7/A • 1 Air-to-air Missile (AAM) AIM-9L/M-8/X Sidewinder (Infrarot)
Luft-Boden-Rakete (ungelenkt)
2 x	127 mm Rohrstartbehälter LAU-10B/A • 4 Air-to-ground Missile (AGM) Zuni
2 x	68 mm Rohrstartbehälter TBA 68-22C • 22 Air-to-ground Missile (AGM) SNEB
4 x	70 mm Rohrstartbehälter M260 (LAU-260) oder XM-157/158 • 7 Air-to-ground Missile (AGM) Hydra 70
4 x	68 mmRohrstartbehälter TBA 68-7 • 7 Air-to-ground Missile (AGM) SNEB
4 x	68 mm Rohrstartbehälter TBA 68-12C • 12 Air-to-ground Missile (AGM) SNEB
4 x	70 mm Rohrstartbehälter M261 (LAU-261) oder XM-159/200 • 19 Air-to-ground Missile (AGM) Hydra 70
Panzerabwehrlenkrakete
2 x	Lenkwaffenaufhängungen M299 • 2 Anti-tank guided Missile (ATGM) Spike-ER (SACLOS)
4 x	Lenkwaffenaufhängungen M299 • 4 Anti-tank guided Missile (ATGM) AGM-114F/N Hellfire (Laser)
Freifallbombe
2 x	CBU-55/B (235 kg; Aerosolbombe)
2 x	Mk 77 Mod 2 / Mod 4 (230 kg; Napalm-Brandbombe)
2 x	Mk 81 LDGP Snake Eye (127 kg; 1 Ring TNT; 2 Ringe Amatol)
2 x	Mk 82 LDGP Snake Eye (227 kg; 1 Ring TNT; 2 Ringe Amatol)

Selbstverteidigung AH-1Z

Aktive Maßnahmen
1 x	Infrarot-Lenkwaffenstörsystem (IRCM) AN/ALQ-144(V)3 "disco light"
2 x	36 mm Täuschkörper-Wurfsysteme (CMDS) M130 • 30 Hitzefackeln (Flare Cartridge) M-1 oder • 30 Hitzefackeln (Flare Cartridge) M-206
4 x	36 mm Täuschkörper-Wurfsysteme (TACDS) AN/ALE-47 • 30 Radarreflektoren (Chaff Cartridge) CCU-136A/A
Passive Maßnahmen
2 x	Erweiterte Infrarot-Lenkwaffenstörsysteme (ATIRCM) AN/ALQ-212 • Raketenanflug-Warnsensor AN/AAR-57 (MAWS) • Infrarot-Laser • Blendlampe
4 x	Laser-Warnsysteme (LWS) AN/AVR-2
4 x	Radar-Warnempfänger (RWR) AN/ALQ-211(V)1 • mit 4 Radar-Störsystemen (RJS) AN/ALQ-136(V)1/5

Versionen

AH-1G	Cobra	1966	Block I, 110 produced
AH-1G	Cobra	1967	Block II, 420 produced
AH-1G	Cobra	1968	Block III, 308 produced
AH-1J	Sea Cobra	1968	U.S. Marine Corps
AH-1G	Cobra	1969	Block IV, 38 produced
AH-1G	Cobra	1970	Block V, 174 produced
AH-1G	Cobra	1971	Block VI, 70 produced
AH-1G	Cobra	1972	Block VII, 4 produced
AH-1Q	TOW Cobra		Conversion 101 AH-1G with BGM-71 TOW as Tank Killer
AH-1T	Sea Cobra		Improvement AH-1J, U.S. Marine Corps
AH-1S	Cobra		Upgrade AH-1G, U.S. Army
AH-1P	Cobra		Improvement AH-1P, U.S. Army
AH-1E	Cobra		Improvement AH-1P, U.S. Army
AH-1F	Cobra		Upgrade AH-1E, U.S. Army
AF-1S	Super Cobra		92 produced under license, Japan
AH-1W	Super Cobra	1986	Upgrade AH-1T, U.S. Marine Corps
AH-1Z	Viper	2011	U.S. Marine Corps

Nutzer

Bahrain (AH-1P, AH-1E, AH-1Z) • Czech Republic (AH-1Z) • Iran (AH-1J) • Israel (AH-1G, AH-1E, AH-1S, AH-1F) • Japan (AH-1S, AH-1E) • Jordan (AH-1S, AH-1F) • Kenya (AH-1E, AH-1F) • Pakistan (AH-1S, AH-1F, AH-1Z) • Philippines (AH-1E, AH-1F) • South Korea (AH-1S, AH-1F) • Taiwan (AH-1W) • Thailand (AH-1F) • Turkey (AH-1S, AH-1P, AH-1W) • U.S. Army (AH-1F) • U.S. Marine Corps (AH-1Z)

Allgemeine Informationen

Entwurfsland	Vereinigte Staaten
Hersteller	Bell Helicopter
Erstflug	7. September 1965
Produktion	1967 - 2019
Einführung	1967
Typ	Leichter Kampfhubschrauber
Gebaute Anzahl	≈ 1.116 (Army Version) ≈ 1.271 (U.S. Marine Corps)
Stückpreis	AH-1W ca. € 27,6 Mio ($ 30,0 Mio) AH-1Z ca. € 36,8 Mio ($ 40,0 Mio)

Technische Daten: AH-1Z

Höhe	4,37 m (14.34 ft)
Länge	17,75 m (58.23 ft)
Rotor Ø	15,00 m (49.21 ft)
Leergewicht	5.579 kg (12,300 lbs)
Externe Zuladung	1.130 kg (2,500 lbs)
max. Startgewicht	8.391 kg (18,500 lbs)
Antrieb	2 x General Electric T700-GE-701C • Wellenturbine (Turboprop-Triebwerk) • je 1.967 PS (1.447 kW)
Steigrate	14,2 m/s (2.790 ft/min)
Dienstgipfelhöhe	6.100 m (20,000 ft)
Marschgeschw.	300 km/h (160 kn)
Höchsgeschw.	411 km/h (222 kn)
Kraftstoff	1.153 Liter (305 gallons)
Reichweite	232 km (144 mi)
Überführung	690 km (429 mi)
max. Einsatzzeit	3 h 30 min
Besatzung	1 Pilot 1 Waffensystemoffizier (WSO)
