MI-24

MI-24

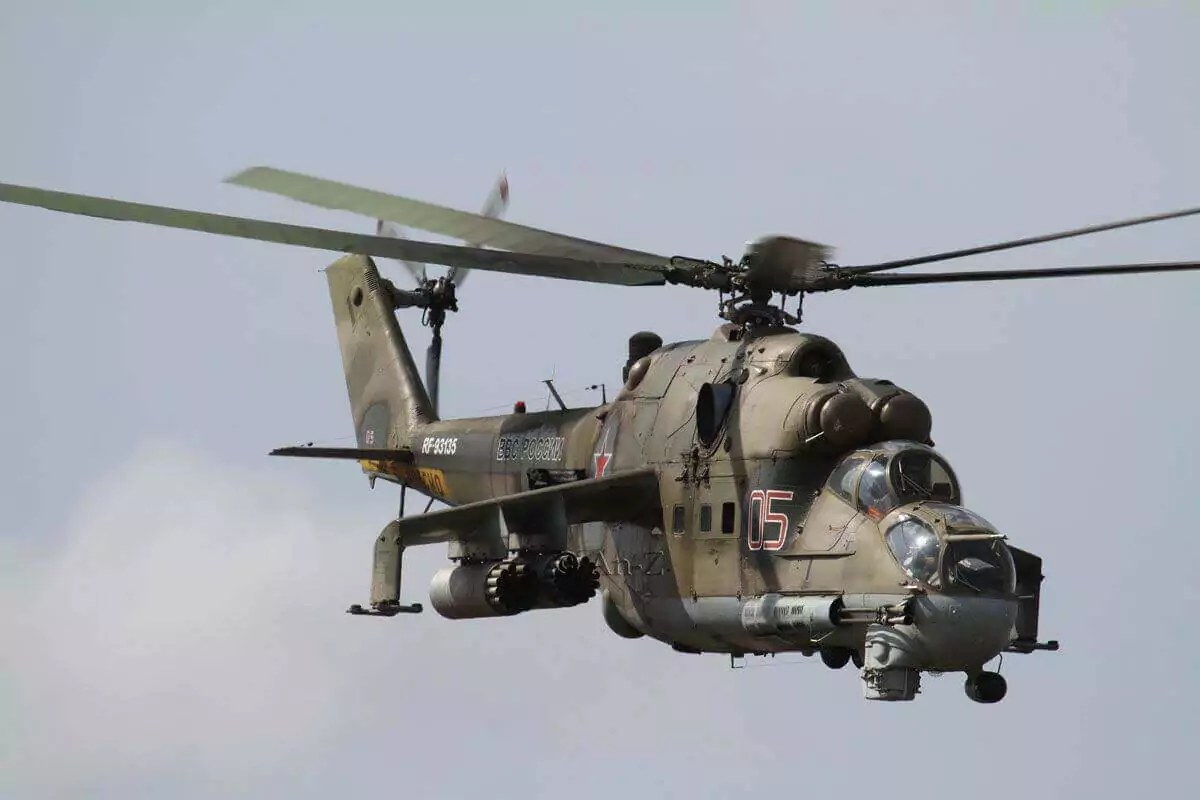

Der Mi-24 [NATO Code: Hind; Deutsch: Hirschkuh] ist einer der bekanntesten schweren Kampfhubschrauber der Welt. Die russischen (sowjetischen) Piloten bezeichnen diesen Hubschrauber auch als fliegender Panzer oder Krokodil.

Mit der Entwicklung wurde in der Sowjetunion 1968 begonnen. Er wurde aus dem bewährten Transporthubschrauber Mi-8 entwickelt und flog erstmals 1969. Die Serienproduktion startete 1971 mit dem Mi-24A, der im Eiltempo produziert wurde.

Der Mi-24D [NATO Code: Hind-D] wurde von 1973 bis 1977 produziert. Diese Version führte schwer gepanzerte, gestufte Cockpits und einen Kinndrehturm unter dem Bug ein. Das Cockpit ist durch ballistisch resistente Windschutzscheiben und eine gepanzerte Titanwanne geschützt. Wichtige Komponenten des Hubschraubers sind ebenfalls gepanzert und bis zu 12,7 mm schwerem Maschinengewehrfeuer beschussfest. Die Rotorblätter sind ebenfalls aus Titan gefertigt.

Von 1976 bis 1978 wurde neben dem Mi-24D der Mi-24V [NATO Code: Hind-E] mit einem besseren Triebwerk in Dienst gestellt. Er verfügte über eine verbesserte Bewaffnung mit den neuen rohrgestützten Panzerabwehrlenkraketen 9M114V Shturm-V [NATO Code: AT-6 Spiral].

Der Hubschrauber kann einen kompletten Infanterietrupp von 8 voll ausgerüsteten Soldaten transportieren, was ihn zu einem fliegenden Schützenpanzer macht. Aufgrund dieser Eigenschaft wird u.a. für taktische luftmobile Operationen eingesetzt. Weitere Aufgaben sind die Luftnahunterstützung und Panzerabwehr.

Der Hubschrauber ist mit einer 12,7 mm Gatling-Maschinenkanone (9A624 Jak-B) bewaffnet, die in einem Kinndrehturm unter dem Bug untergebracht ist. Er verfügt über sechs Hardpoints (jeweils drei unter den Seitenflügel), an denen je nach Einsatzanforderung verschiedene Waffenkombinationen angebracht werden können.

Der Mi-24 ist sicherlich einer der leistungsfähigsten Kampfhubschrauber. Im Jahr 1976 stellte eine Version dieses Hubschraubers einen offiziellen Geschwindigkeitsweltrekord von 368 km/h auf. Kein anderer Hubschrauber konnte diesen Rekord bis 1986 übertreffen. Allerdings liegt die mittlere Ausfallzeit bei 13,9 Stunden, so dass der Hubschrauber als nicht sehr zuverlässig bezeichnet werden kann.

Anmerkungen und Meldungen

Seit Beginn der Invasion am 24. Februar 2022 in die Ukraine, gibt es bestätigte Verluste von 3 x Mi-24P und 5 x Mi-35M bei den russischen Streitkräften (Stand 25.10.2022, Oryx).

Bewaffnung Mi-24V / Mi-35

Bordkanone
1 x	Kinndrehturm USPU-24 • 12,7 mm Gatling Maschinenkanone 9A624 Jak-B (vier Läufe) • 750 Schuss
Luft-Boden-Rakete (ungelenkt)
2 x	57 mm Rohrstartbehälter UB-16-57UM • 16 Air-to-ground Missile (AGM) S-5
2 x	57 mm Rohrstartbehälter UB-32A-24 • 32 Air-to-ground Missile (AGM) S-5
2 x	80 mm Rohrstartbehälter B-8W-20-A • 20 Air-to-ground Missile (AGM) S-8
2 x	122 mm Rohrstartbehälter B-13L • 5 Air-to-ground Missile (AGM) S-13
Panzerabwehrlenkrakete
2 x	Lenkwaffenaufhängungen • 1 Anti-tank guided Missile (ATGM) 9M114M1 Shturm (SACLOS)
Waffenbehälter (Gun Pod)
2 x	23 mm Maschinenkanonen GSh-23L (zwei Läufe) 240 Schuss
Freifallbombe
2 x	FAB-500SchNW (500 kg)
2 x	ODAB-500PMW (500 kg; Aerosolbombe)
2 x	RBK-500 (500 kg; Clustermunition)
2 x	ZB-500 (500 kg; Napalm-Brandbombe)
4 x	Basalt FAB-100 (100 kg)
2 x	Basalt FAB-250M-54 (234 kg)
4 x	OFAB-100 (100 kg)
4 x	OFAB-250 (250 kg)
4 x	RBK-250-275 (275 kg; Clustermunition)

Selbstverteidigung Mi-24V / Mi-35

Aktive Maßnahmen
1 x	Infrarot-Lenkwaffenstörsystem (IRCM) SOEP-V1A Lipa
6 x	32 mm Täuschkörper-Wurfsysteme (CMDS) ASO-2V-02 • 32 Hitzefackeln (Flare Cartridge)
Passive Maßnahmen
1 x	Radar-Warnempfänger (RWR) SPO-15LM Beryoza

Versionen

Mi-24		Hind-A
Mi-24B	Experimental series of Mi-24	Hind-A
Mi-24F	Upgrade Mi-24A	Hind-A
Mi-24A	2nd production version, improvement Mi-24A	Hind-B
Mi-24U	Training variant, small number unarmed Mi-24A	Hind-C
Mi-24BMT	AMCM, convertion small number Mi-24	Hind-C
Mi-24D	Purer gunship than the earlier versions	Hind-D
Mi-24DU	Training variant, small number unarmed Mi-24D	Hind-D
Mi-25	Export version Mi-24D	Hind-D
Mi-24V	3nd production version, improvement Mi-24D	Hind-E
Mi-24VM	Upgrade Mi-24V	Hind-E
Mi-24VN	Night-attack, based on Mi-24V	Hind-E
Mi-24VP	4th production version, improvement Mi-24V	Hind-E
Mi-24W	Improvement Mi-24V, increased armour system	Hind-E
Mi-24WK	Upgrade Mi-24W	Hind-E
Mi-35	Export version Mi-24V	Hind-E
Mi-35M	Export night-attack variant, based on Mi-35	Hind-E
Mi-35MS	Flying command post, based on Mi-35M	Hind-E
Mi-35M2	Upgrade Mi-35M, Venezuelan Army	Hind-E
Mi-35M3	Export version Mi-24VM	Hind-E
Mi-35M4	Upgrade Mi-35M (with Israeli avionics), Brazilian Airforce	Hind-E
Mi-35MO	Export version (with Mexican FLIR) Mi-24VN, Mexico only	Hind-E
Mi-24P	Gunship variant, fixed right side-mounted cannon	Hind-F
Mi-24PN	Upgrade Mi-24P	Hind-F
Mi-35P	Export version Mi-24P	Hind-F
Mi-35PN	Export version Mi-24PN	Hind-F
Mi-35U	Training, small number unarmed Mi-35	Hind-F
Mi-24R	NBC reconnaissance, based on Mi-24D	Hind-G1
Mi-24RA	New version of Mi-24V	Hind-G1
Mi-24RR	Radiation reconnaissance, based on Mi-24R	Hind-G1
Mi-24K	Army reconnaissance artillery observation	Hind-G2
Mi-24KD	Upgrade Mi-24K	Hind-G2
Mi-24WP	Derived versions Mi-24W	Hind-H
Mi-24WM	Improvement Mi-24WM	Hind-H

Nutzer

Algeria (Mi-25) • Angola (Mi-25, Mi-35) • Armenia (Mi-24P, Mi-24R, Mi-24K) • Azerbaijan (Mi-24D, Mi-35M)) • Belarus (Mi-24D) • Brazil (Mi-35M4) • Bulgaria (Mi-24D, Mi-24W) • Chad (Mi-24W) • Cuba (Mi-35) • Cyprus (Mi-35P) • Czech Republic (Mi-25, Mi-35) • Ethiopia (Mi-25, Mi-35) • Georgia (Mi-24D) • Hungary (Mi-24D, Mi-24W, Mi-24P) • India (Mi-25, Mi-35) • Indonesia (Mi-35P) • Irak (Mi-35M) • Kazakhstan (Mi-24W, Mi-35M) • Myanmar (Mi-35P) • Peru (Mi-25, Mi-35P) • Poland (Mi-24D, Mi-24W) • Russia (Mi-24P, Mi-24W, Mi-24WP, Mi-35M) • Sri Lanka (Mi-24P, Mi-24W, Mi-35) • Sudan (Mi-25, Mi-24P, Mi-24W, Mi-35P) • Syria (Mi-25) • Tajikistan (Mi-24D) • Turkmenistan (Mi-24P) • Ukraine (Mi-24D, Mi-25, Mi-24V, Mi-24W, Mi-35, Mi-24P, Mi-24R, Mi-24K) • Venezuela (Mi-35M) • Vietnam (Mi-24D)

Allgemeine Informationen

Entwurfsland	Russland
Hersteller	Mil (OKB-329)
Erstflug	15. September 1969
Produktion	1971 - 1991
Einführung	1972
Typ	Schwerer Kampfhubschrauber
Gebaute Anzahl	≈ 2.650
Stückpreis	Mi-24V ca. € 13,8 Mio ($ 15,0 Mio) Mi-35 ca. € 14,6 Mio ($ 16,0 Mio)

Technische Daten: Mi-24V / Mi-35

Höhe	6,50 m (21.33 ft)
Länge	21,27 m (69.78 ft)
Rotor Ø	17,30 m (56.76 ft)
Leergewicht	8.500 kg (18,742 lbs)
Externe Zuladung	2.000 kg (4,410 lbs)
Interne Zuladung	2.400 kg (5,292 lbs)
max. Stargewicht	11.500 kg (25,358 lbs)
Antrieb	2 x Klimov TV3-117V • Wellenturbine (Turboprop-Triebwerk) • je 2.000 PS (1.470 kW)
Steigrate	12,4 m/s (2,440 ft/min)
Dienstgipfelhöhe	4.500 m (14,764 ft)
Marschgeschw.	295 km/h (160 kn)
Höchstgeschw.	335 km/h (181 kn)
Kraftstoff	1.840 Liter (486 gallons)
Reichweite	450 km (280 mi)
Überführung	1.000 km (621 mi)
max. Einsatzzeit
Besatzung	1 Pilot 1 Waffensystemoffizier (WSO)
