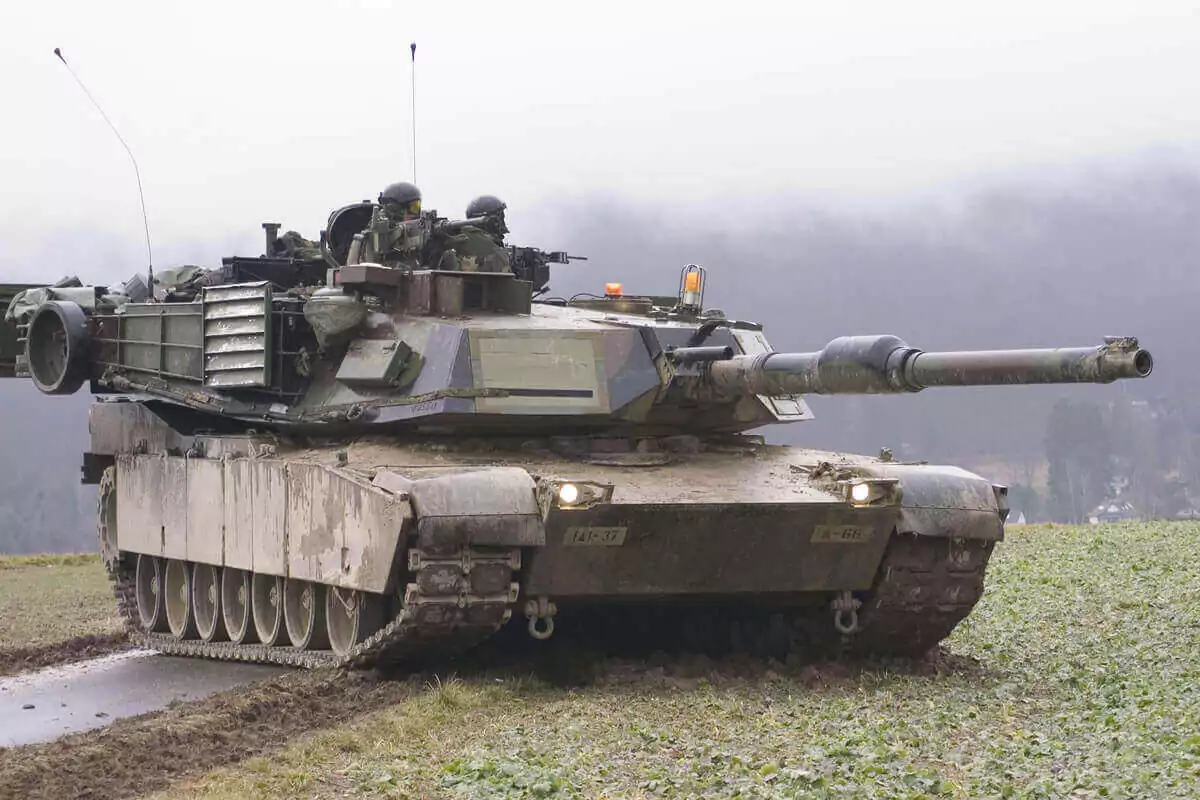

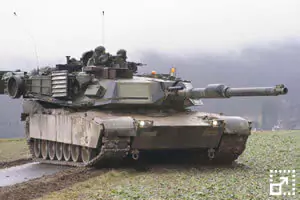

M1A2 Abrams

M1A2 Abrams

Der M1A1 Abrams ersetzte ab 1980 den veralteten M60. Er wurde mehrfach Kampfwertsteigerungen unterzogen, um ihn technologisch auf dem neuesten Stand zu halten (letzte aufgewertete Version M1A1 FEP) und der seit seiner Einführung geänderten Bedrohungslage anzupassen. Seit 1984 ist der Panzer mit einer in den Vereinigten Staaten in Lizenz von Rheinmetall gefertigten 120 mm Glattrohrkanone M256A1 L/44 bestückt.

Der M1A2 Abrams ist der Nachfolger. Auch diese Version wurde mehrfach Kampfwertsteigerungen unterzogen, um sie technologisch auf dem neuesten Stand zu halten (letzte aufgewertete Version M1A2 SEPv4). Er bietet durch seine fortschrittliche Panzerung erheblichen Schutz gegen alle bekannten Panzerabwehrwaffen (ATGM).

Die äußere Schutzhülle besteht hauptsächlich aus Panzerstahl. Die Wannen- und Turmfront sowie die Turmseiten werden hingegen durch eine Verbundpanzerung geschützt, da diese häufiger gegnerischem Beschuss ausgesetzt sind. Die Version M1A1 ist wie der Challenger 1 mit der klassischen Chobham-Panzerung (Verbundpanzerung) ausgestattet und die Version M1A2 soll Gerüchten zufolge wie der Challenger 2 mit einer Dorchester-Panzerung ausgestattet sein.

Die Federung des Panzers erfolgt über ein hydromechanisches Federungssystem, das aus sieben Schwingarmen auf jeder Seite besteht. Die Schwingarme sind mit Torsionsstäben aus hochfestem Stahl verbunden, die quer durch die Wanne laufen und an der gegenüberliegenden Seite fixiert sind. An jeder Seite befinden sich zusätzlich drei drehbare Stoßdämpfer, die mit der ersten, zweiten und siebten Laufrolle verbunden sind. An der Oberseite des Laufwerks befinden sich zwei Stützrollen auf jeder Seite, die das Durchhängen der Kette verhindern sollen. Die Gleisketten 570N oder 570 P3/P6 (Diehl) haben gummigelagerte Endverbinder und abnehmbare Gummipuffer.

Der Gasturbinenmotor bietet eine gute Leistung, erfordert aber einen enormen Wartungsaufwand, logistische Unterstützung und hat einen hohen Treibstoffverbrauch. Im Februar 2023 gibt der Triebwerksherstellers Honeywell bekannt, das M1A1/M1A2 Abrams sowohl mit Diesel, Benzin oder Schiffsdiesel betrieben werden können, aber für den Betrieb mit Flugzeugtreibstoff optimiert sind.

Das Feuerleitsystem besteht aus einem Laserentfernungsmesser, einem digitalen Feuerleitrechner und den stabilisierten Optiken des Richtschützen. Der Laser misst Entfernungen bis 7.990 Meter auf 10 Meter genau, wobei lediglich Entfernungen zwischen 200 und 4.000 Metern vom Feuerleitrechner berücksichtigt werden. Bei einer Messgenauigkeit von 5 Metern beträgt die maximale Reichweite 9.995 Meter. Die Stabilisierung erlaubt es dem Richtschützen, ein Ziel auch während der Fahrt präzise anzuvisieren und mit dem Laserentfernungsmesser die Entfernung zu bestimmen. Aus der ermittelten Entfernung, den Daten eines auf dem Turmdach installierten Querwindsensors, der Temperatur der Treibladung, eines Verkantungssensors und dem Kollimatorspiegel an der Rohrmündung wird dann die notwendige Rohrerhöhung und der Vorhaltewinkel berechnet. Diese Art der Datenermittlung zur Feuerleitung ermöglicht sowohl beim Kampf aus Stellungen als auch aus der Fahrt eine sehr hohe Erstschusstrefferwahrscheinlichkeit.

Seine Feuerkraft und Zielgenauigkeit sind der des Leopard 2A7 oder des K2 Black Panther aufgrund der kürzeren 120 mm Glattrohrkanone M256A1 L/44 (Watervliet Arsenal) leicht unterlegen. Dennoch verfügt er über eine beachtliche Schlagkraft und ist einer der am meisten gefürchteten Kampfpanzer. Zur Standardmunition gehören unterkalibrige Wuchtgeschosse (APFSDS-T) M829A4, Mehrzweckmunition (HEAT-MP-T) M830 oder M830A1, sowie hochexplosive Hindernisbekämpfungsgeschosse (HE-OR-T) M908.

An der Wannenvorderseite kann ein Räumschild montiert werden, um sich selbst zu verschanzen oder Hindernisse zu beseitigen. Alternativ können auch ein Minenpflug oder Minenrollen angebracht werden.

Die M1A2 Abrams sind luftverladbar und können in kurzer Zeit mit C-17 Globemaster III oder C-5M Super Galaxy an jeden Ort der Welt transportiert werden.

Es ist geplant, dass dieser Panzer über das Jahr 2050 hinaus im Dienst bleibt.

Anmerkungen und Meldungen

Am 25. Januar 2023 gibt die Vereinigten Staaten bekannt, der Ukraine 31 M1A1SA Abrams zur Verteidigung gegen den Aggressor Russland zu liefern.

Bewaffnung

Hauptbewaffnung
1 x	120 mm Glattrohrkanone M256 L/44 (40 Schuss)
Sekundärbewaffnung
1 x	7,62 mm Koaxial-Maschinengewehr M240C (10.000 Schuss)
1 x	12,7 mm (50er) Maschinengewehr Browning M2HB (900 Schuss)
1 x	7,62 mm Maschinengewehr M240D (10.000 Schuss)
1 x	Nebelmittelwurfanlage M250 6 Werfer an jeder Seite des Turms

Versionen M1

M1A1	1980	Series version
M1A1HA	1991	Heavy armour upgrade
M1A1HC		Heavy common upgrade
M1A1D		Digital upgrade for M1A1HC
M1A1 AIMv1		Integrated management upgrade
M1A1 AIMv2		Situational awareness upgrade
M1A1SA		Situational awareness upgrade
M1A1SA-UKR		U.S. designation for M1A1SA variants given to Ukraine
M1A1 FEP		Firepower enhancement package, U.S. Marine Corps
M1A1M		Export version, Irak

Versionen M2

M1A2	1992	Series version
M1A2 SEPv1	1999	System enhancement package 1
M1A2S		Export version, based on M1A2 SEPv1, Saudi Arabia
M1A2 SEPv2	2008	System enhancement package 2
M1A2 SEPv3	2017	System enhancement package 3
M1A2T		Export version, based on M1A2 SEPv3, Taiwan
M1A2R		Export version, based on M1A2 SEPv3, Romania
M1A2 SEPv4	2023	System enhancement package 4

Nutzer

Australia (M1A2 SEPv3) • Bahrain(M1A2 SEPv3) • Egypt (M1A1) • Irak (M1A1SA) • Kuwait (M1A2K) • Morocco (M1A1SA, M1A2M) • Poland (M1A2 SEPv3) • Romania (M1A2R) • Saudi Arabia (M1A2, M1A2S) • Taiwan (M1A1, M1A2T) • Ukraine (M1A1SA-UKR) • U.S. Army (2,645 in service: 650 M1A1SA, 1,605 M1A2 SEPv2, 390 M1A2 SEPv3 / about 3,450 in storage: M1A1, M1A2)

Allgemeine Informationen

Entwurfsland	Vereinigte Staaten
Hersteller	General Dynamics Land Systems
Entwicklung	1972 - 1975
Produktion	1979 - heute
Einführung	1980
Gebaute Anzahl	≥ 10.400 (Stand: 2017)
Stückpreis	M1A1 ca. € 9,2 Mio ($ 10,0 Mio) M1A2 ca. € 15,6 Mio ($ 17,0 Mio) M1A2 SEP ca. € 18,4 Mio ($ 20,0 Mio)

Technische Daten: M1A2 SEP Abrams

Breite	3,70 m (12.14 ft)
Höhe	2,40 m (7.87 ft)
Länge	7,92 m (25.98 ft) nur Rumpf 9,77 m (31.82 ft) mit Kanone (12 Uhr)
Gewicht	69,5 t (153,221 lbs)
Grabenbreite	2,70 m (8.86 ft)
Kletterfähigkeit	1,00 m (3.28 ft)
Watfähigkeit	1,20 m (3.94 ft)
Tiefwatfähigkeit	2,00 m (6.56 ft) / mit Vorbereitung
Seitliche Neigung	40 %
Steigung	60 %
Antrieb	Honeywell AGT1500 • Mehrstoff-Turbogasturbine • 1.100 kW (1.500 PS)
Federung	Drehstabfeder (Torsionsstab)
Geschwindigkeit	68 km/h (42 mph)
Kraftstoff	1.909 Liter (504 gallons)
Reichweite	425 km (264 mi)
Besatzung	1 Kommandant 1 Fahrer 1 Richtschütze 1 Ladeschütze
eff. Schussweite	4.000 m (4,374 yd)
