Stinger

Stinger

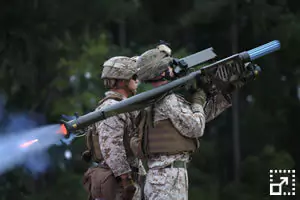

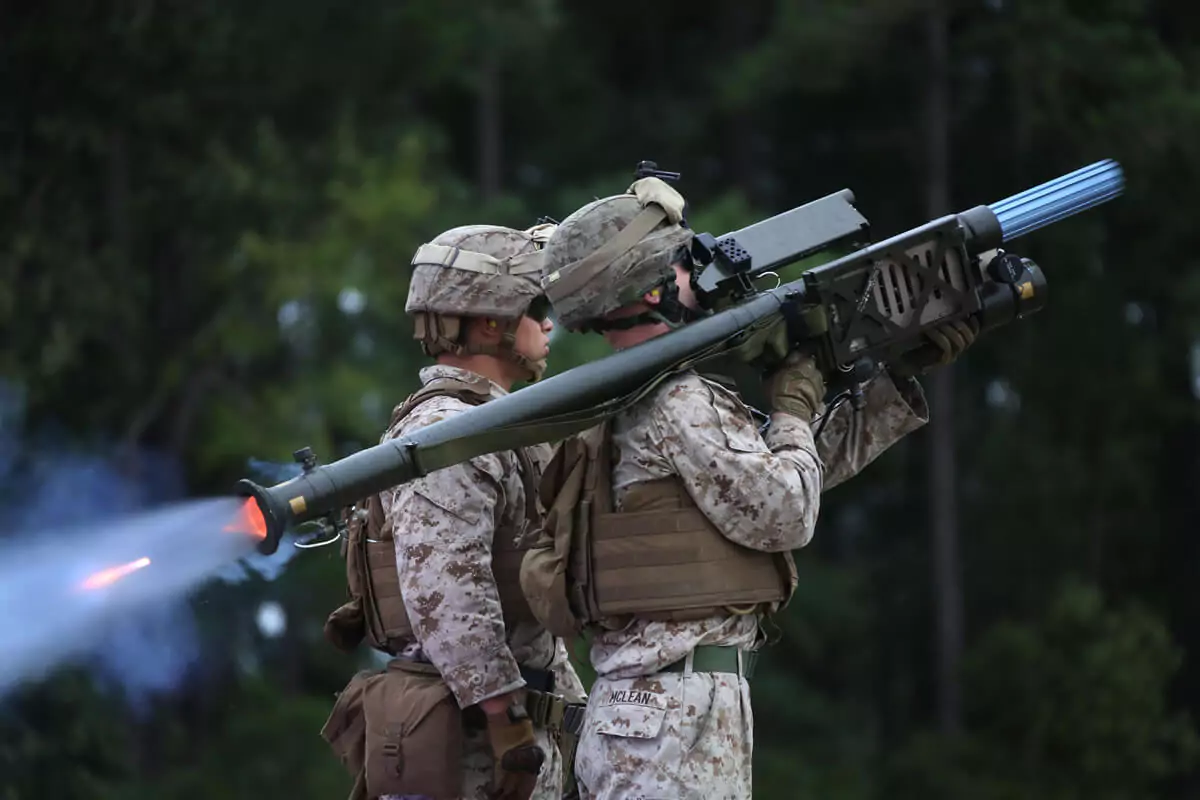

Die FIM-92 Stinger ist ein portables Flugabwehrsystem kurzer Reichweite (Short-range Air Defense; SHORAD) der 4. Generation. Sie ist der Nachfolger der FIM-43 Redeye.

Sie ist eine tragbare Waffe des Typs Fire-and-Forget. Nach dem Abfeuern verfolgt die Rakete ihr Ziel selbstständig, der Schütze muss es nicht weiterhin anvisieren. Es besteht keine Verbindung mehr zwischen der Startplattform und der Rakete.

Die Rakete ist mit einem passiven Zielsuchkopf ausgerüstet, deren Detektor auf zwei Bandbreiten im Infrarot- und Ultraviolett-Bereich arbeitet. Der Suchkopf ermöglicht die Bekämpfung von Zielen bei schlechtem Wetter oder in der Nacht. Ebenso können kleine frontal anfliegende Ziele bekämpft werden.

Die Zielerfassung wird dem Schützen durch ein akustisches Signal und die Aktivierung eines Vibrators (Bone-Shaker) am Abschussgerät gemeldet.

Nutzer

Angola • Bahrain • Colombia • Denmark • Egypt • Finland • France • Germany • Greece • India • Irak • Israel • Italy • Japan • Lithuania • Netherlands • Oman • Portugal • Qatar • Saudi Arabia • Switzerland • South Korea • Taiwan • Turkey • Ukraine • United Kingdom • United States

Allgemeine Informationen

Entwurfsland	Vereinigte Staaten
Hersteller	Raytheon Missile Systems
Entwicklung	1972 - 1980
Produktion	1981 - heute
Einführung	1981
Abwehr von	• Marschflugkörper (Cruise Missile) • Flugzeug • Hubschrauber • Drohne (UAV)

Technische Daten: FIM-92J/K Stinger

Flugkörper Ø	70 mm (2.76 in)
Flugkörperlänge	1,52 m (4.99 ft)
Flugkörpergewicht	10,1 kg (22.27 lbs)
Startvorrichtung	5,6 kg (22.27 lbs)
Dienstgipfelhöhe	4 km (13,123 ft)
Einsatzentfernung	160 m - 5 km (0.09 - 3,1 mi)
Geschwindigkeit	Mach 2,2 / 2.717 km/h (1,688 mph)
Antrieb	Feststoffraketentriebwerk
Leitsystem	Infrarotsuche (IRH)
Suchkopf	Ultraviolettstrahlung (UV) passives Infrarot (IR)
Gefechtskopf	3 kg Splittergefechtskopf (HE-FRAG) davon 1 kg Hexogen
Zünder	Aufschlag, Näherung
Waffenplattform	MANPAD, Fahrzeug, Hubschrauber, Drohne
