Forward-based X-Band Radar
Einleitung
Das Forward Based X-Band Transportable (FBX-T), auch AN/TPY-2 Surveillance Transportable Radar genannt, ist ein aktives digitales X-Band Radar der
Vereinigten Staaten zur Erkennung von ballistischen Raketen.
Beschreibung

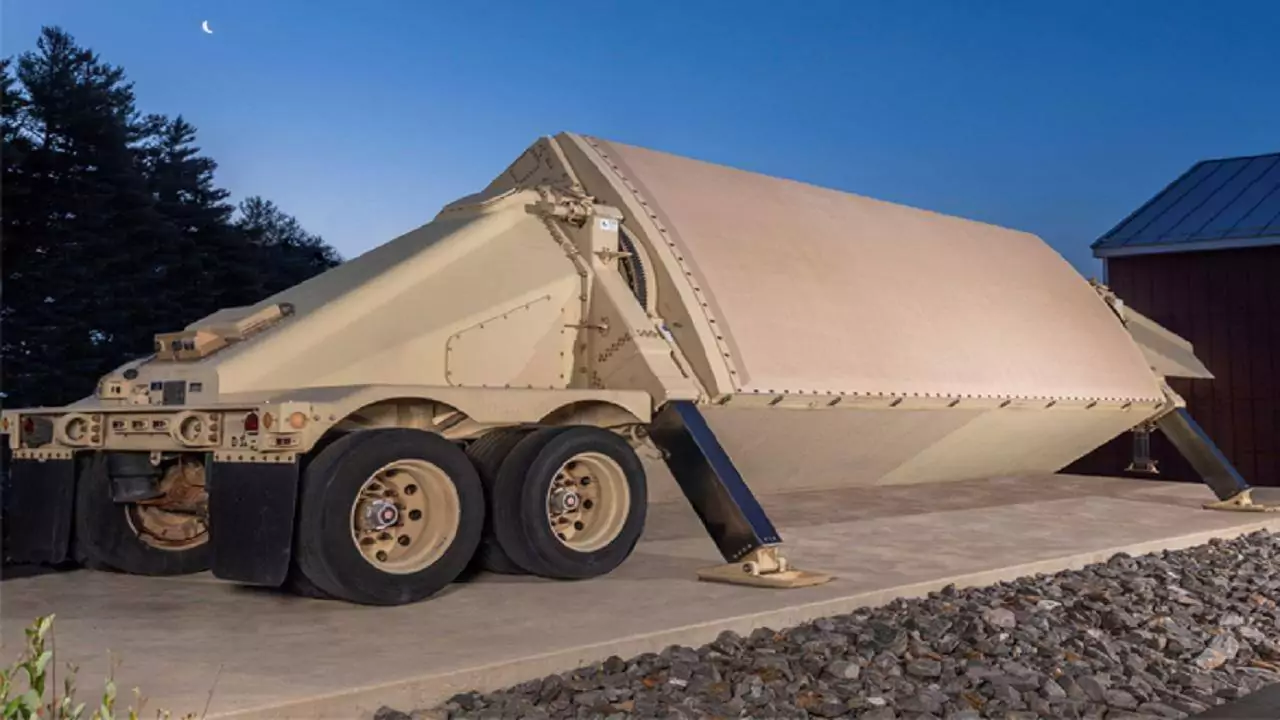

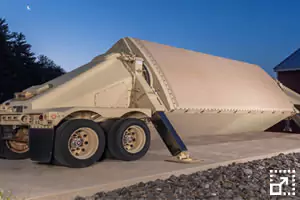

Das AN/TPY-2 ist ein Active Electronically Scanned Array (AESA), das im X-Band Bereich von 8,55-10 GHz arbeitet. Die Verwendung des X-Bandes bietet eine bessere Zielauflösung als niedrigere Frequenzbänder, wie zum Beispiel das L-Band, obwohl niedrigere Frequenzbänder im Allgemeinen eine bessere Leistung bei der Erkennung von Zielen mit niedrigem Radarquerschnitt (Radar Cross Section; RCS) aufweisen. Allerdings verbessern die X-Band-Frequenz und schmale Strahlbreite die Unterscheidung bzw. die Entfernungsauflösung zwischen kleineren Objekten, z.B. zwischen Gefechtsköpfen, Hindernissen und Täuschkörpern. Dazu nutzt das Radar komplexe Computeralgorithmen, um zwischen dem Gefechtskopf und Nicht-Bedrohungen wie Gegenmaßnahmen zu unterscheiden. Das auf einem Anhänger montierte System verfügt über eine 9,2 m² große Antennenfläche mit über 25.000 Antennenmodulen hat eine Reichweite von 870 bis zu 4.700 km.
Das Radar kann in zwei Modi eingesetzt werden: in einem vorwärts gerichteten Modus (Forward-based Mode; FBM), in dem es Raketen in der Aufstiegsphase erkennt, um auch anderen Elementen des Ballistic Missile Defense System (BMDS) ein Signal (Warnung) zu geben und in einem End-Modus (Terminal Mode; TM), in dem es Verfolgungs- und Gefechtsdaten im Endanflug einer feindlichen Rakete für den Einsatz von THAAD Abfangraketen liefert.
Sobald die Informationen über Geschwindigkeit und Flugbahn einer Bedrohung bestimmt wurden, werden die Daten sofort an andere angschlossene Abwehrsysteme, z.B. Aegis Ballistic Missile Defense (Aegis BMD), Patriot PAC-2 oder Patriot PAC-3, weitergeleitet. Dieser Ansatz ermöglicht es die Sensorabdeckung zu erweitern, den Kampfbereich zu vergrößern, sowie den anfliegenden Raketen und deren Gefechtsköpfen zu erschweren, den Raketenschutzschild zu durchdringen.
Die U.S. Army hat das System entwickelt und ist nach wie vor für seinen Einsatz verantwortlich. Als Bestandteil der nationalen Raketenabwehr, ist allerdings die U.S. Missile Defense Agency (MDA) für die AN/TPY-2 Anwendungen zuständig. Gebaut wird das Radar als Teil einer X-Band-Familie von Raytheon.
Die MDA und Raytheon planen, die Erfassungsreichweite und Empfindlichkeit des AN/TPY-2 durch die Einführung von Galliumnitrid (GaN)-Leistungsverstärker zu verbessern.
Komponenten
- 1 x Antenna Equipment Unit (AEU)
- 1 x Cooling Equipment Unit (CEU)
- 1 x Prime Power Unit (PPU)
- 1 x Electronic Equipment Unit (EEU)
Zuteilung
Insgesamt existieren 12 FBX-T, die unterschiedlichen Bereichen und Einheiten zugeordnet sind.
| 1 | 2nd Air Defense Artillery Regiment | THAAD A Battery |
| 2 | 2nd Air Defense Artillery Regiment | THAAD B Battery |
| 3 | 2nd Air Defense Artillery Regiment | THAAD D Battery |
| 4 | 3rd Air Defense Artillery Regiment | THAAD E Battery |
| 5 | 4th Air Defense Artillery Regiment | THAAD A Battery |
| 6 | 62nd Air Defense Artillery Regiment | THAAD B Battery |
| 7 | 62nd Air Defense Artillery Regiment | THAAD E Battery |
| 8 | 1st Space Brigade | |
| 9 | 1st Space Brigade | |
| 10 | 1st Space Brigade | |
| 11 | 1st Space Brigade | |
| 12 | 1st Space Brigade |
Einsatz
Zwei Systeme werden in Japan eingesetzt, um Informationen auf strategischer Ebene über nordkoreanische Raketenentwicklungen zu sammeln und Japan vor ankommenden ballistischen Raketen zu warnen. Außerdem kann das AN/TPY-2 in der Region Shariki das russische Territorium in der Nähe Japans erfassen.
Anmerkung:
Japan hat Patriot PAC-3 für die Punktverteidigung angeschafft und die Lenkwaffenzerstörer der Kongo und Atago Klasse aufgerüstet (Aegis BMD), damit diese die Standard Missile 3 (SM-3) zur Abwehr ballistischer Raketen mit großer Reichweite einsetzen können.
Ein System ist in Alaska stationiert, ein zweites System auf der Vandenberg Air Force Base zur Ergänzung des fest installierten AN/FPS-129 HAVE STARE X-Band Radars. Beide sind Teil der nationalen Raketenabwehr der Vereinigte Staaten.
Die Vereinigte Staaten haben sich bereit erklärt, Israel ein System zur Verfügung zu stellen, um die zweistufige Raketenabwehr mit Arrow 2 und Patriot PAC-3 mit dem Radar zu unterstützen.
1st Space Brigade
Die Aufgabe der 1st Space Brigade ist die "kontinuierliche globale Weltraumkontrolle, Verstärkungseinsätze und Unterstützung des U.S. Strategic Command und U.S. Combatant Commanders durchzuführen, um die Bereitstellung entscheidender Kampfkraft zu ermöglichen".
