Raketenabwehr der Vereinigten Staaten

Terminal High Altitude Area Defense

Einleitung • Beschreibung • THAAD Batterie • Abfangrakete • Operator • THAAD ER

Einleitung

Das Terminal High Altitude Area Defense (THAAD) ist ein Raketenabwehrsystem der Vereinigten Staaten, das Kurzstreckenraketen (Short Range Ballistic Missile; SRBM), Mittelstreckenraketen (Medium Range Ballistic Missile; MRBM) oder Langstreckenraketen (Intermediate Range Ballistic Missile; IRBM) während der Endphase des Fluges beim Abstieg außerhalb (exoatmosphärisch) und Wiedereintritt innerhalb (endoatmosphärisch) der Atmosphäre abfangen soll.

Beschreibung

THAAD nimmt die zweite Stufe im ballistischen Raketenabwehrsystem (BMDS) der Vereinigten Staaten ein und dient als Unterbau für die exoatmosphärische Abwehrsysteme Aegis Ballistic Missile Defense (Aegis BMD) und Ground-based Midcourse Defense (GMD). Durch seine Fähigkeiten und Reichweite, deckt es ein größeres Verteidigungsgebiet ab, als das Flugabwehrsystem Patriot PAC-2/PAC-3.

Es wurde nach den Erfahrungen mit den irakischen Scud-Raketenangriffen während des Golfkriegs 1991 entwickelt. Anders als der im Rahmen der Strategischen Verteidigungsinitiative (Strategic Defense Initiative; SDI) geplanten Energiewaffen, wird die feindliche Rakete mit einer Abfangrakete bekämpft. Diese trägt keinen Gefechtskopf und verlässt sich stattdessen auf die kinetische Energie des Aufpralls, um die ankommende Rakete zu zerstören.

In Test hat THAAD seine Wirksamkeit gegen ballistische Raketen langer, mittlerer und kurzer Reichweite unter Beweis gestellt.

Im Jahr 2012 sollte THAAD in Betrieb genommen werden, doch die erste Stationierung fand bereits im Mai 2008 statt. Am 17. Januar 2022 fing das Abwehrsystem zum ersten Mal eine feindliche ballistische Mittelstreckenrakete in den Vereinigten Arabischen Emiraten ab.

THAAD Batterie

Eine THAAD Batterie besteht aus den folgenden Komponenten:

6 x Heavy Expanded Mobility Tactical Truck (HEMTT)
1 x Forward-based X-Band Radar (FBX-T)
- 1 x Antenna Equipment Unit (AEU)
- 1 x Cooling Equipment Unit (CEU)
- 1 x Prime Power Unit (PPU)
- 1 x Electronic Equipment Unit (EEU)
1 x THAAD Fire Control and Communications (TFCC)
- 1 x Tactical Operations Station (TOS)
- 1 x Launch Control Station (LCS)
- 1 x Station Support Group (SSG)

Heavy Expanded Mobility Tactical Truck

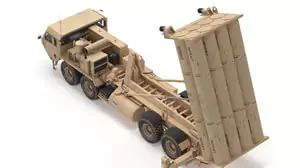

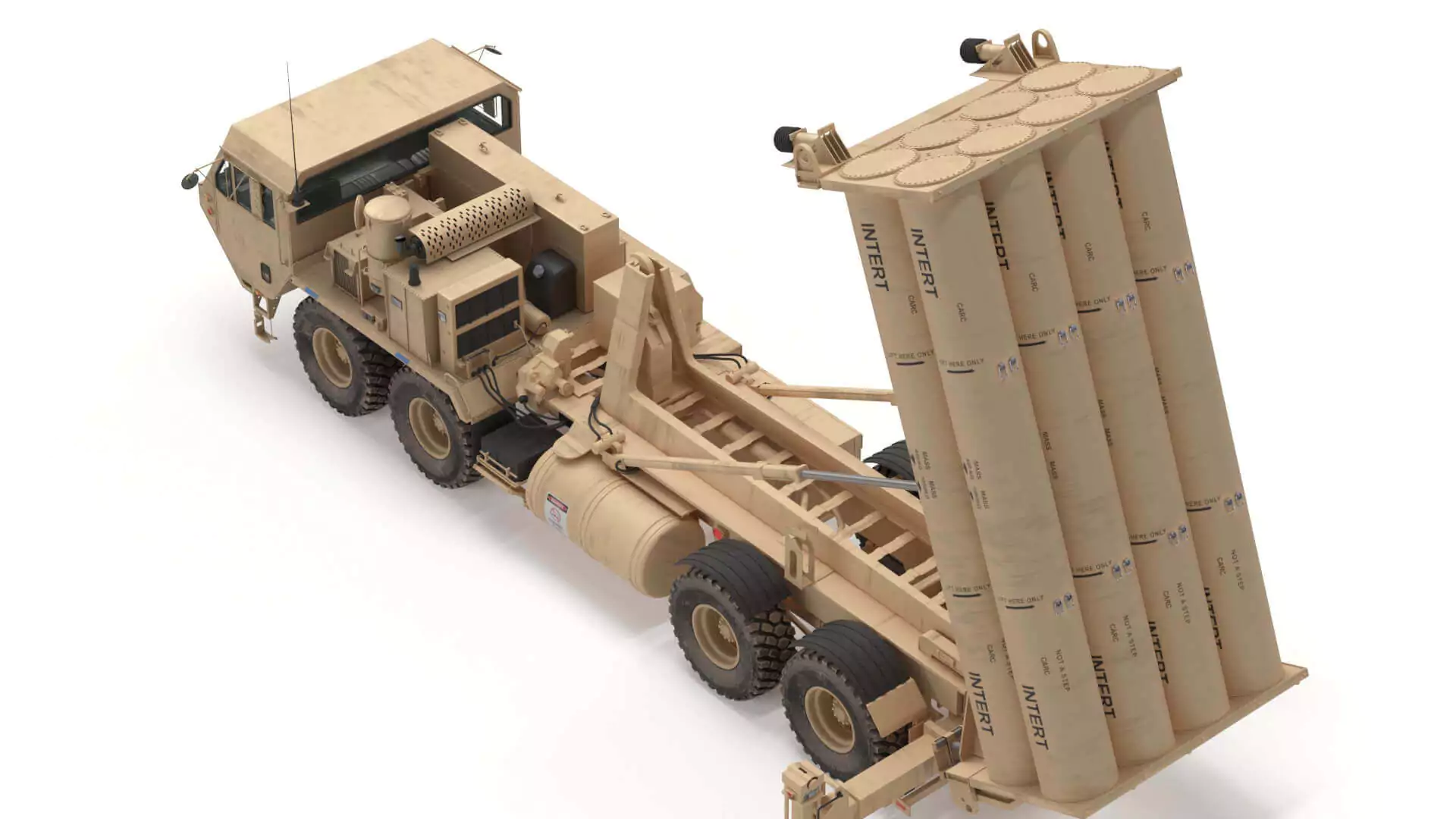

Der vierachsige Heavy Expanded Mobility Tactical Truck (HEMTT) kann bis zu acht Abfangraketen transportieren, die in 6,6 m langen und 1.044 kg schweren Abschusskanistern untergebracht sind. Somit verfügt eine Batterie in der Grundeinrichtung über 48 Abfangraketen. Das Nachladen eines HEMTT benötigt bis zu 30 Minuten.

Forward-based X-Band Radar

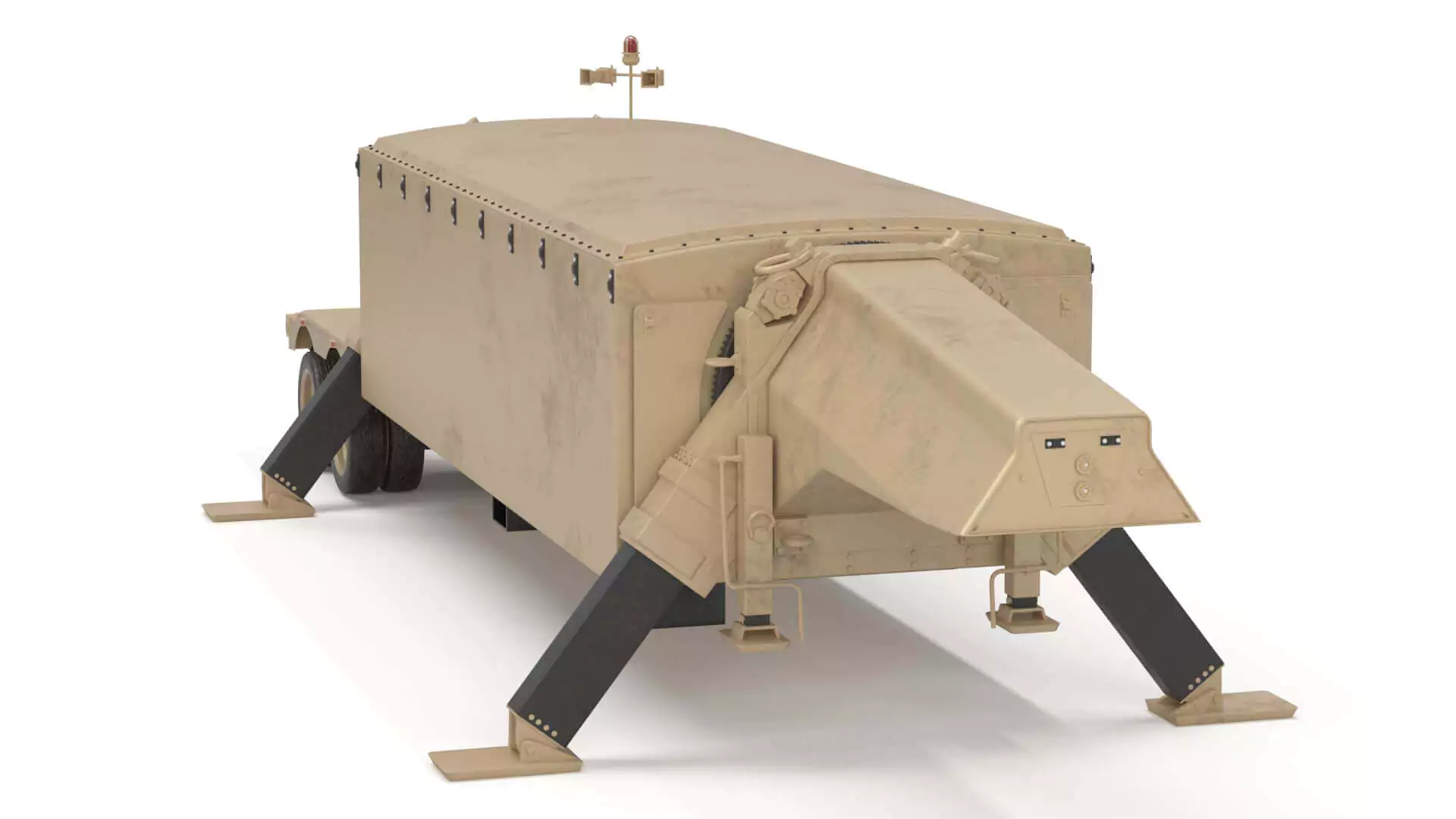

Die Batterie nutzt das Forward-based X-Band Radar (FBX-T), auch AN/TPY-2 Surveillance Transportable Radar genannt, zur Erfassung und Verfolgung von ballistischen Raketen. Das transportable Active Electronically Scanned Array (AESA) ist auf einem Anhänger montiert, verfügt über eine 9,2 m² große Antennenfläche mit über 25.000 Antennenmodulen und hat eine Reichweite von 870 bis zu 4.700 km.

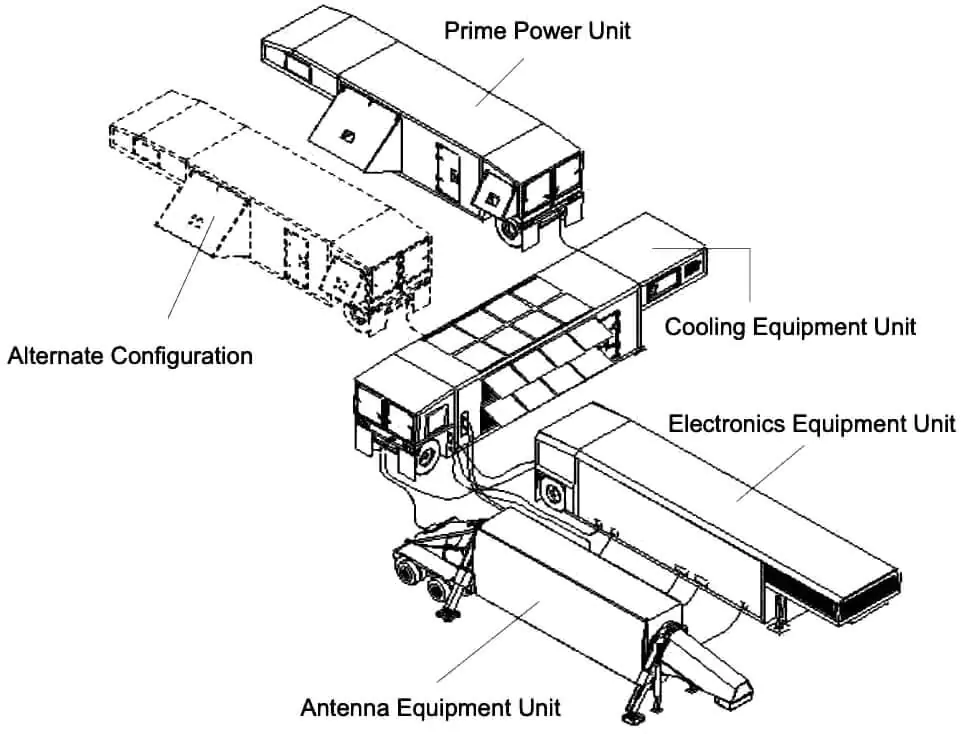

Drei weitere Anhänger, Electronic Equipment Unit (EEU), Cooling Equipment Unit (CEU) und Prime Power Unit (PPU), liefern die für den Betrieb erforderliche Technik, Kühlflüssigkeit und elektrische Energie. Die einzelnen Einheiten sind über Glasfaserkabel mit den TFCC verbunden und die Kühl- und Stromversorgungseinheiten versorgen alle Subsysteme mit Kühlung und Strom.

Fire Control and Communications

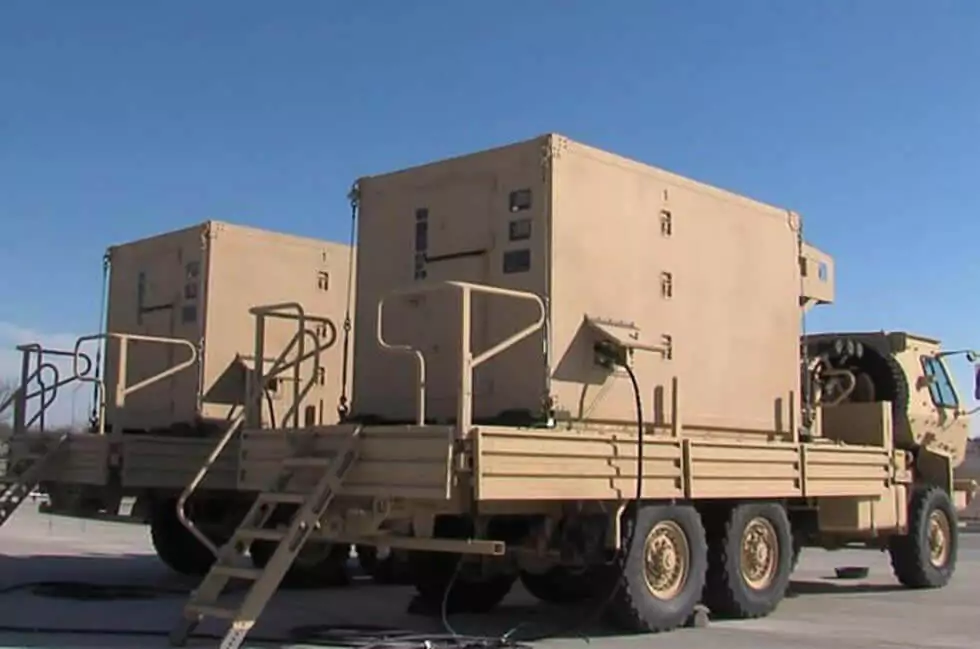

Das THAAD Fire Control and Communications (TFCC) überwacht den Betrieb der Batterie und leitet Feuerleitinformationen an andere Elemente der Streitkräfte weiter. Jedes System, das als Tactical Station Group (TSG) bezeichnet wird, umfasst eine Tactical Operations Station (TOS) mit zwei Betriebsstationen, eine Launch Control Station (LCS) mit drahtlosen Datenverbindungen, Netzwerkausrüstung und Glasfaserkabelschnittstellen sowie eine Station Support Group (SSG) mit Antennen- und Kabelträgerfahrzeugen basierend auf dem High Mobility Multipurpose Wheeled Vehicle (HMMWV).

Im Zusammenspiel steuern diese Systeme die Startvorgänge der Batterie und übertragen Feuerleitinformationen vom FBX-T an das Command & Control, Battle Management and Communications (C2BMC). Durch die Verbindung mit C2BMC können Verfolgungsdaten mit dem Aegis Combat System, Ground-based Midcourse Defense System (GMD), Aegis Ballistic Missile Defense (Aegis BMD) und Flugabwehrsystemen Patriot PAC-2/PAC-3 ausgetauscht werden.

Abfangrakete

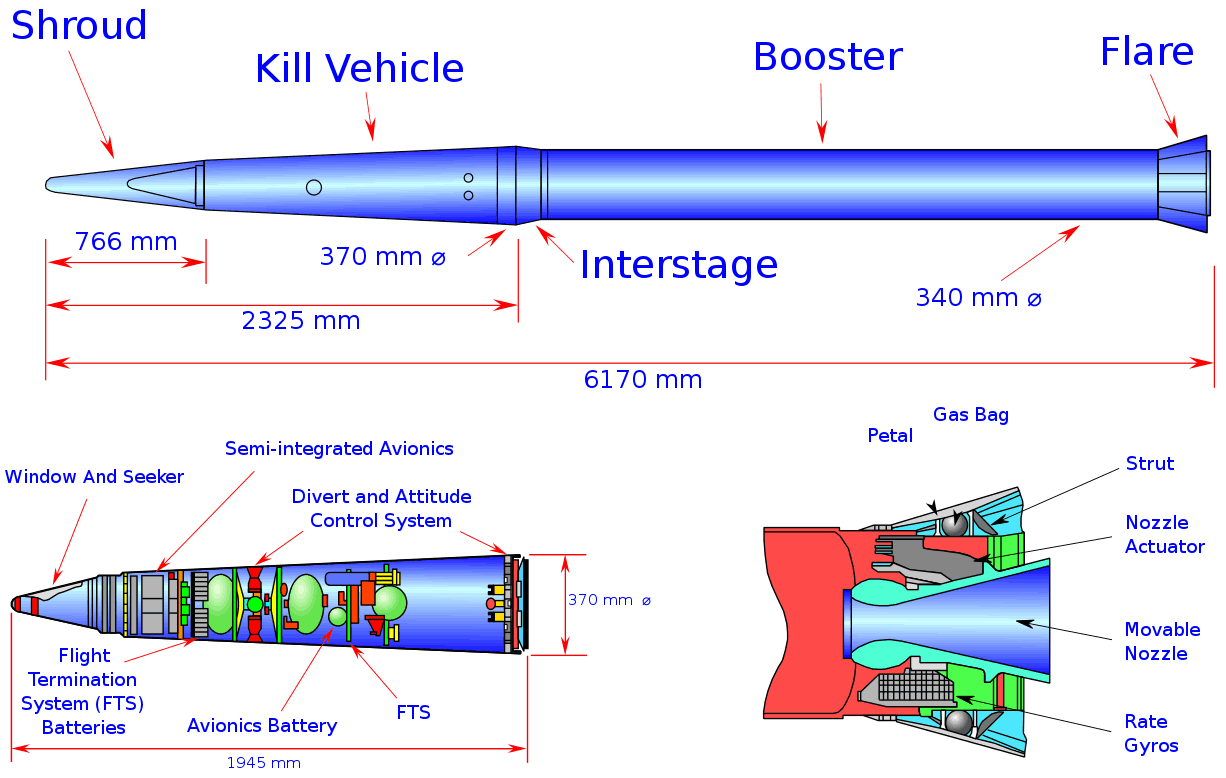

Die Abfangrakete besteht aus einem einstufigen Feststoffbooster und einem kinetischen Abfangfahrzeug mit Flüssigtreibstoff. Sie ist 6,17 Meter lang, hat einen Durchmesser von 0,35 Metern und wiegt 900 kg.

Der Booster der Rakete besteht aus Kohlefaser und verwendet einen Hydroxyl-terminierten Polybutadien-Treibstoff (HTPB) und verwendet ein Schubvektorsystem zur Steuerung und eine ausfahrbare Heckfackel zur Stabilisierung.

Das Abfangfahrzeug besteht aus Verbundwerkstoffen und verwendet einen kardanisch aufgehängten Infrarotsucher, um Ziele in der Endphase zu verfolgen. Nachdem sich die Abfangrakete dem Ziel genähert hat, trennt sich das Abfangfahrzeug und verwendet seine hydrazinbetriebenen Umlenktriebwerke, um in seine endgültige Flugbahn zu manövrieren.

Technik

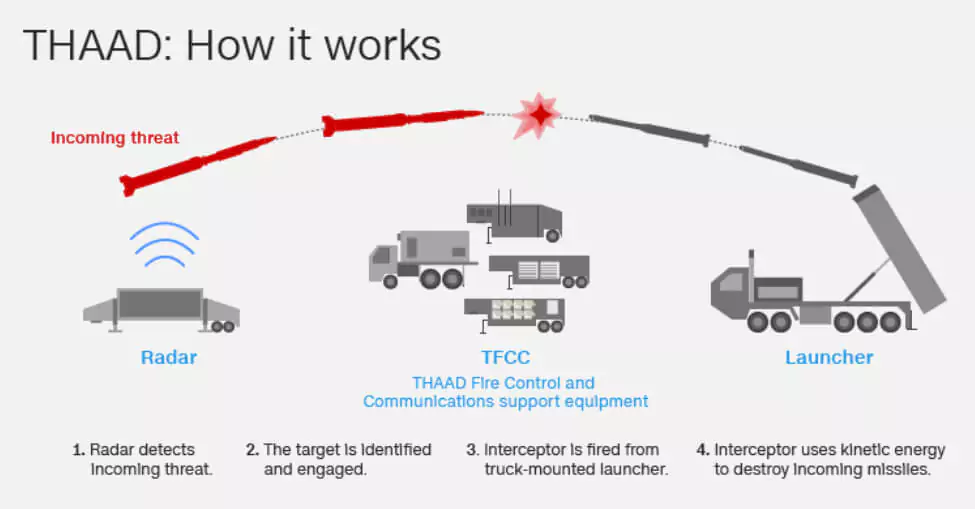

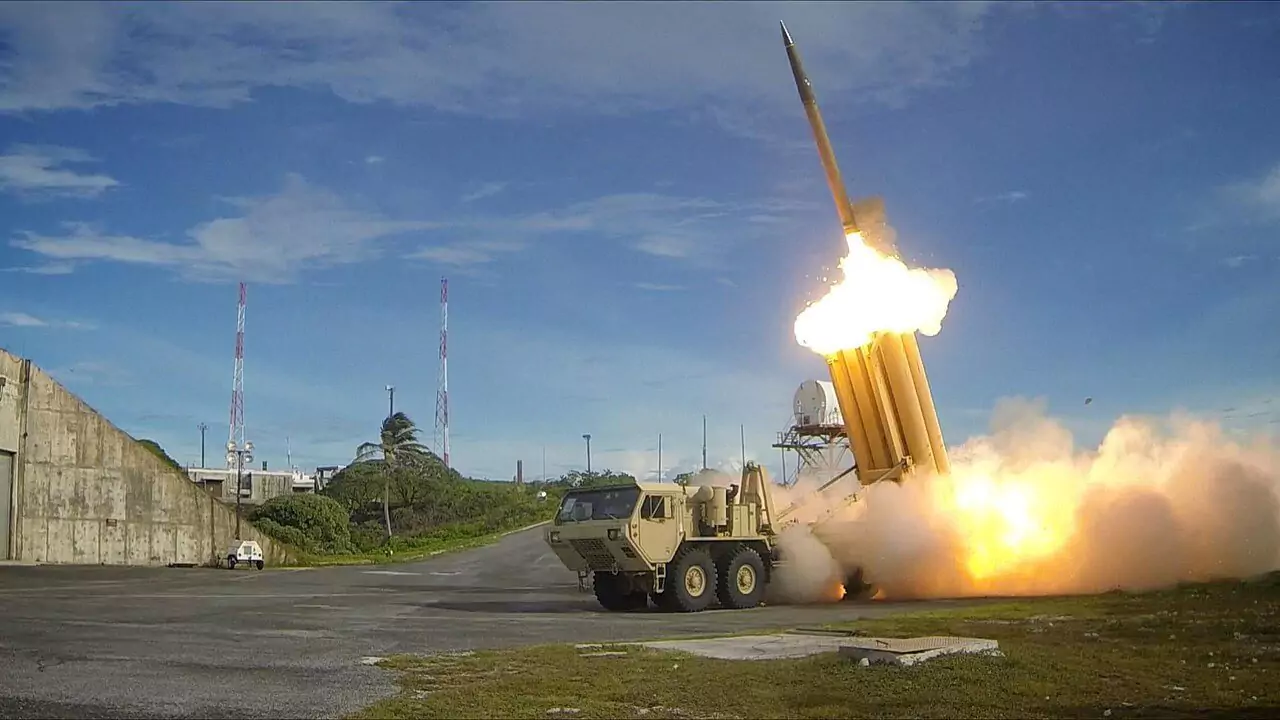

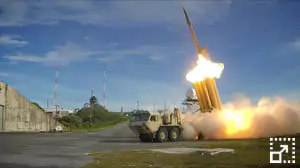

Sobald das zur Batterie gehörende FBX-T Radar eine anfliegende Rakete geortet hat oder von anderen Radar-Systemen eine Meldung eingegangen ist, wird eine Abfangrakete gestartet.

Wenn der Booster in etwa 150 km Höhe ausgebrannt ist, wird er abgetrennt und das Kinetic Kill Vehicle (KKV) steuert sich mit Hilfe eigener Sensoren und Manövrierdüsen ins Ziel. Die feindliche Rakete wird durch die kinetische Energie des Zusammenpralls zerstört (Hit-To-Kill).

Operator

Vereinigte Staaten

Die Vereinigte Staaten verfügen aktuell über 7 THAAD-Batterien:

A Battery	2nd Air Defense Artillery Regiment	A-2 ADA
B Battery	2nd Air Defense Artillery Regiment	B-2 ADA
D Battery	2nd Air Defense Artillery Regiment	D-2 ADA
E Battery	3rd Air Defense Artillery Regiment	E-3 ADA
A Battery	4th Air Defense Artillery Regiment	A-4 ADA
B Battery	62nd Air Defense Artillery Regiment	B-62 ADA
E Battery	62nd Air Defense Artillery Regiment	E-62 ADA

Bis September 2018 plante die Missile Defense Agency (MDA), 52 weitere Abfangraketen an die U.S. Army zu liefern. Im Juni 2020 stellte der Senatsausschuss für die Streitkräfte im Entwurf des DoD-Budgets für das Geschäftsjahr 2021 Mittel für die achte Batterie bereit.

Vereinige Arabische Emirate

Im Jahr 2013 schlossen amerikanische Hersteller eine erste Vereinbarung im Wert von 1,135 Milliarden US-Dollar über die Lieferung von zwei THAAD-Batterien.

Der Verkauf umfasste Berichten zufolge bis zu 192 Abfangraketen, 12 x Heavy Expanded Mobility Tactical Truck (HEMTT), 2 x Forward-based X-Band Radar und entsprechende Unterstützungssysteme. Bis Ende 2015 hatten 81 Soldaten der VAE die THAAD-Ausbildung abgeschlossen. 2016 wurde die erste Batterie aktiviert.

Saudi Arabien

Am 6. Oktober 2017 genehmigten die Vereinigten Staaten den Verkauf von bis zu sieben THAAD-Batterien an Saudi-Arabien zu einem geschätzten Preis von 15 Milliarden US-Dollar. Im November 2018 unterzeichneten Vertreter der Vereinigte Staaten und Saudi-Arabiens die Verkaufsbedingungen.

Im April 2019 erhielt Lockheed Martin einen ersten Auftrag im Wert von 2,4 Milliarden US-Dollar für THAAD-Abfangraketen und im Juli 2019 einen weiteren im Wert von 1,48 Milliarden US-Dollar. Im März 2020 erfolgte eine Vertragsänderung im Wert von 932 Millionen US-Dollar für die Produktion von THAAD- Abfangraketen und im April 2021 weitere 611 Millionen US-Dollar für Unterstützungsdienste.

Darüber hinaus erhielt Raytheon im Juni 2020 einen Auftrag im Wert von 2,3 Milliarden US-Dollar für den Verkauf von sieben aufgerüsteten Forward-based X-Band Radar mit Galliumnitrid (GaN)-Leistungsverstärker.

THAAD-ER

Lockheed drängt auf die Finanzierung der Entwicklung einer Version des THAAD mit verlängerter Reichweite (Extended Range; ER), um der neuen Bedrohung durch Hyperschall-Gleitfahrzeuge (z.B. chinesische WU-14) zu begegnen, die die Lücke zwischen der Raketenabwehr in niedriger und großer Höhe durchdringen können.

Das Unternehmen führte 2006 statische Schießversuche mit einem modifizierten THAAD-Booster durch und finanzierte das Projekt bis 2008 weiter.

Die derzeitige einstufige Booster-Konstruktion mit einem Durchmesser von 37 cm (14.5 Zoll) würde auf eine 53 cm (21 Zoll) große erste Stufe erweitert, um damit eine größere Reichweite zu erzielen, mit einer zweiten 'Kick-Stufe', um den Abstand zum Ziel zu verringern und eine höhere Geschwindigkeit beim Ausbrennen, sowie eine größere seitliche Bewegung während des Einsatzes zu ermöglichen. Obwohl der HEMTT nicht umgestaltet werden müsste, würde er nur noch über fünf statt acht Raketen verfügen.

Ab 2020 ist THAAD-ER nur ein Industriekonzept, aber Lockheed glaubt, dass die Missile Defense Agency (MDA) aufgrund der von potenziellen Gegnern in der Entwicklung befindlichen Waffen Interesse zeigen wird.

Wenn die Finanzierung für THAAD-ER im Jahr 2020 beginnen würde, könnte ein System bis 2024 produziert werden, um eine vorläufige Fähigkeit gegen eine rudimentäre Hyperschallbedrohung zu bieten.
