Beschreibung

Das Typhoon RCWS (Remote-controlled Weapon System) ist ein Nahbereichsverteidigungssystem zur automatisierten Abwehr von eingehenden Bedrohungen, wie zum Beispiel mehrere kleine und schnell manövrierende Ziele (Schwarmangriffsszenarien), UAVs, Drohnen, Skimmer oder kleinen Booten.

Design

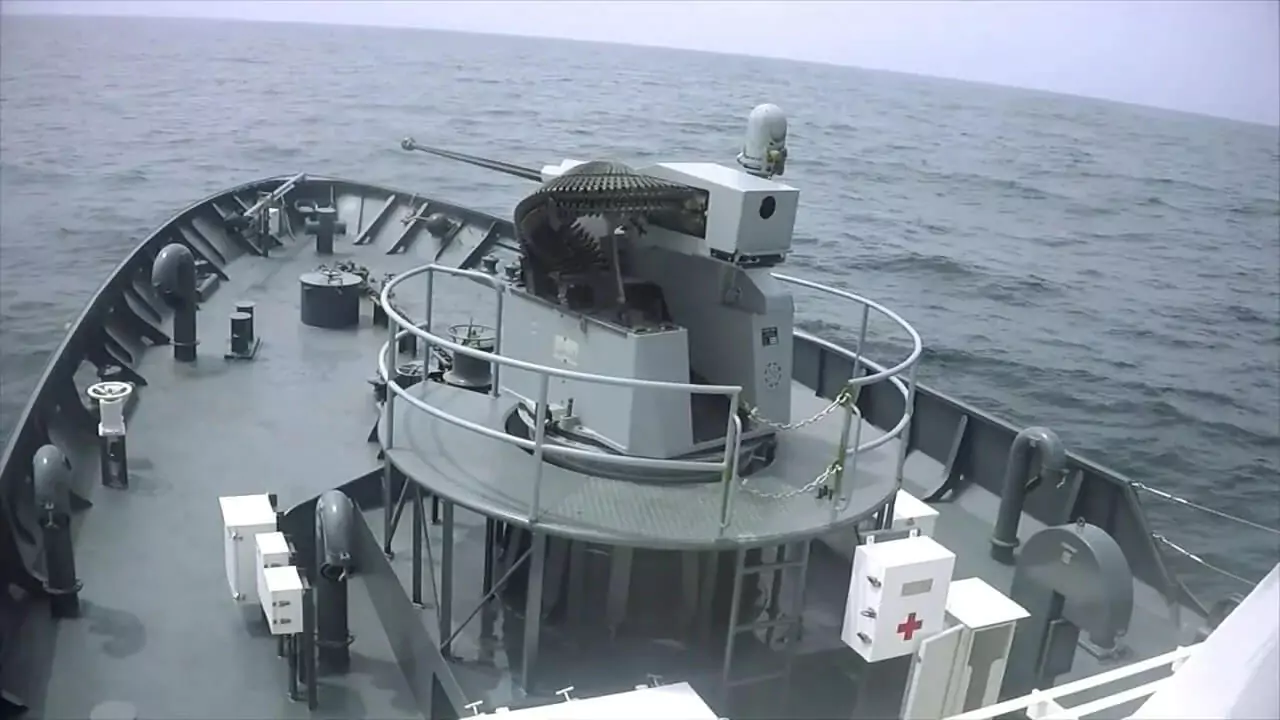

Das System gibt es in verschiedenen Versionen mit unterschiedlichen Maschinenkanonen. Es ist auf einer stabilisierten Deckhalterung montiert, die es ihr ermöglicht, das Ziel zu halten, während sich die Plattform unter ihr bewegt. Der Stabilisator hat eine Genauigkeit von 0,25 Milliradian (mrad) und ermöglicht es, die Waffe auf 250 Millimeter genau auf ein 1.000 Meter entferntes Ziel zu richten.

Die Lafette durchdringt die Plattform nicht, so dass die Waffe relativ einfach und schnell auf Schiffen angebracht werden kann.

Funktionsweise

Das Typhoon ist als letzte Verteidigungslinie konzipiert. Aufgrund der Konstruktionskriterien ist seine effektive Reichweite im Vergleich zur Reichweite moderner Luft-Boden-Raketen (ASM) sehr gering und liegt bei bis zu 1 km (1,85 sm).

Das System kann mit einem an der Waffenhalterung befestigten Visier arbeiten oder von einem unabhängigen elektro-optischen Detektor (EOD) oder Feuerleitradar (FCR) gesteuert werden. Durch die Verwendung des eigenen Visiers, kann das System ganz ohne fremde Hilfe feuern und so völlig unabhängig arbeiten.

Sie verfügt über eine aufgesetzte elektro-optische Steuerung mit einem hochmodernen Feuerleitsystem zur Optimierung der effektiven Überwachung und Bekämpfung von Bedrohungen bei allen Wetterbedingungen, Tag und Nacht. Ihr hohes Maß an Stabilisierung und Zielgenauigkeit führt zu einer hohen Trefferwahrscheinlichkeit, selbst gegen kleine und schnell manövrierende Ziele. Das System kann rund um die Uhr im Überwachungsmodus betrieben werden.

Gesteuert wird das System über eine eigene Fernbedienungskonsole, die ergonomisch für eine einfache und sichere Bedienung in der rauen maritimen Umgebung ausgelegt ist. Wird das System in einer eigenständigen Konfiguration installiert, erreicht es seine hohe Leistung allein durch seine eigenen Sensoren. Alternativ kann es auch in das CMS des Schiffes integriert werden. In dieser Konfiguration kann es ausschließlich über das CMS oder mit dem CMS als sekundäre Bedienkonsole bedient werden.

Versionen

Typhoon Mk 23 (Mk 25 / Mk 38 Mod 2 / Mk 38 Mod 3)

Die erste Version wurde 1997 auf den Markt gebracht. Zur Auswahl stehen Maschinenkanonen von ATK-, Oerlikon-, Mauser- oder Giat im Kaliberbereich von 20 bis 30 mm. Das Magazin fast je nach Kaliber zwischen 160 und 210 Schuss zum sofortigen Einsatz.

Mini Typhoon Mk 49

Die Mini Typhoon ist eine leichtere und kleinere Waffenstation, als die Basis-Version. Sie kann mit einem 12,7 mm (50er) oder einem 7,62 mm Maschinengewehr ausgestattet werden. Das Magazin fast 230 Schuss zum sofortigen Einsatz. Das System hat eine Genauigkeit von 0,5 mrad, wiegt zwischen 140 und 170 Kilogramm, je nach montierter Waffe.

Mini Typhoon Mk 49 Mod 0 (Mk 49 Mod 1)

Diese Version entspricht der Mini Typhoon Mk 49, kann aber auf einem Protector USV (unbemanntes ferngesteuertes Oberflächenfahrzeug) montiert werden.

Typhoon Mk 30c

Diese Waffenstation ist die neuste Version der Typhoon und ist mit einer 30 mm Maschinenkanone Mk 44 Bushmaster II ausgestattet. Das Magazin fast 200 Schuss zum sofortigen Einsatz. Die Bushmaster II ist eine Ableitung der 25 mm Maschinenkanone M242 Bushmaster, die seit 1981 bei verschiedenen Streitkräften im Einsatz ist.

Technische Daten

Maschinenkanone	Mk 30c
Lauflänge	3.405
Kadenz	5 Schuss (Halbautomat) bis 200 Schuss/min
Magazinkapazität	200 Schuss
Mündungsgeschwindigkeit	1.405 m/s
Maximale Reichweite	3.000 m
Zerstörungsreichweite	ca. 1.000 m
Streuung	0,5 mrad

Lafette	Mk 23	Mk 30c
Beweglichkeit horizontal	± 120°	± 165°
Beweglichkeit vertikal	-12,5° bis +40°	-20° bis +70°
Geschwindigkeit horizontal
Geschwindigkeit vertikal
Gewicht	690 bis 750 kg	> 1.000 kg

Munition

Bezeichnung	PGU-13D/B	Mk266	PGU-15A/B	Mk239
Typ	HEI	HEI-T	TP	TP-T
Kaliber	30 mm	30 mm	30 mm	30 mm
Patronengewicht	670 g	665 g	670 g	670 g
Patronenlänge	290 mm	290 mm	290 mm	290 mm
Projektilgewicht	363 g	362 g	363 g	365 g
Projektillänge	173 mm	173 mm	173 mm	173 mm
Effektive Feuerreichweite	1.220 m		1.220 m	5.100 m
Mündungsgeschwindigkeit	1.020 m/sec	1.080 m/sec	1.020 m/sec	1.080 m/sec
Streuung	0.6 mrad	0.7 mrad	0.6 mrad	0.5 mrad

Betreiber

Land	Schiffstyp		Klasse	Aktiv	im Bau	Version
Australien	DDG	Lenkwaffenzerstörer	Hobart	3		Typhoon Mk ?
	FF	Fregatte	Anzac	8		Mini Typhoon Mk 49
	OCV	Offshore-Kampffahrzeug	Arafura	2
	PB	Patrouillenboot	Armidale	6		Typhoon Mk ?
	LHD	Amphibisches Angriffsschiff	Canberra		2
	AOR	Versorgungstanker	Supply	2		Typhoon Mk ?
Canada	FF	Fregatte	Halifax	12		Mini Typhoon Mk 49
	OCV	Offshore-Kampffahrzeug	Harry de Wolf	3		Typhoon Mk ?
Indien	PB	Patrouillenboot	Super Dvora Mk II	6		Typhoon Mk ?
Israel	FFLG	Lenkwaffenkorvette	Sa'ar 6	4		Typhoon Mk 30c
	PGG	Lenkwaffenpatrouillenboot	Sa'ar 4.5	10		Typhoon Mk ?
	PB	Patrouillenboot	Super Dvora Mk II	2		Typhoon Mk ?
	PB	Patrouillenboot	Super Dvora Mk III	13		Typhoon Mk ?
	PB	Patrouillenboot	Shaldag	5		Typhoon Mk ?
Neuseeland	FF	Fregatte	Anzac	2		Typhoon Mk ?
	OPV	Offshore-Patrouillenfahrzeug	Protector	2		Typhoon Mk ?
	AOR	Versorgungstanker	Aotearoa	1		Mini Typhoon Mk 49
Singapur	FFG	Lenkwaffenfregatte	Formidable	5		Typhoon Mk 38 Mod 2
	LST	Panzerlandungsschiff	Endurance	4		Typhoon Mk 38 Mod 2
	MCMV	Minenjäger	Bedok	4		Typhoon Mk 25
Philippinen	OSV	Offshore-Patrouillenfahrzeug	Del Pilar	3		Typhoon Mk 38 Mod 2
	PB	Patrouillenboot	Shaldag	9		Typhoon Mk ?
Sri Lanka	OPV	Offshore-Patrouillenfahrzeug	Saryu	6		Typhoon Mk 30c
	PB	Patrouillenboot	Super Dvora Mk II	19		Typhoon Mk ?
	PB	Patrouillenboot	Super Dvora Mk III	19		Typhoon Mk ?
	PB	Patrouillenboot	Shaldag	7		Typhoon Mk ?
